Legende - Bauteile

Klicke auf die Zeilen, um Teile als überprüft zu markieren. Bilder können durch Anklicken vergrößert werden. Bitte alle Teile vor der Montage auf Vollständigkeit prüfen. Bei Fragen kontaktiere uns unter info@amswitch.shop

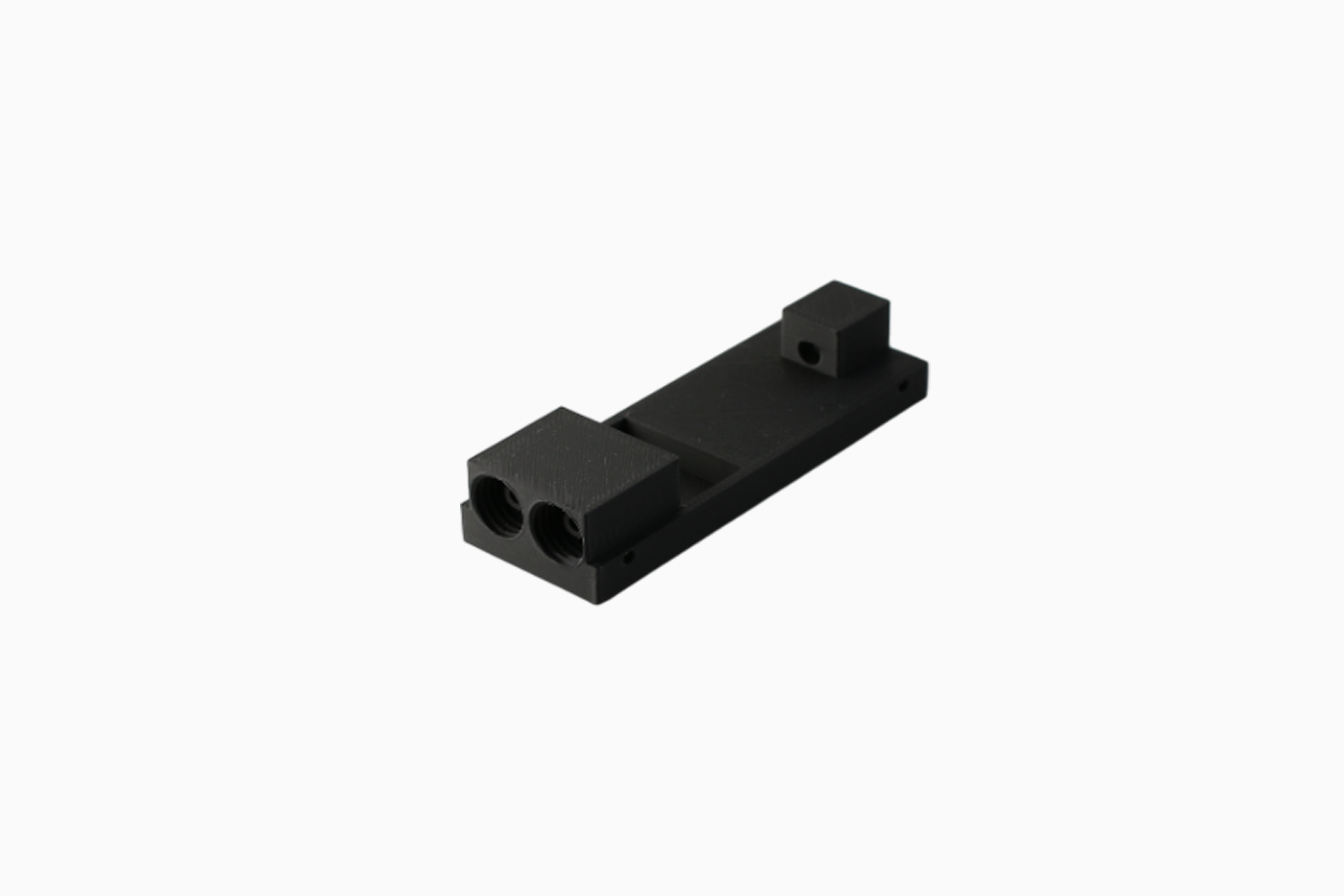

A PTFE Boden

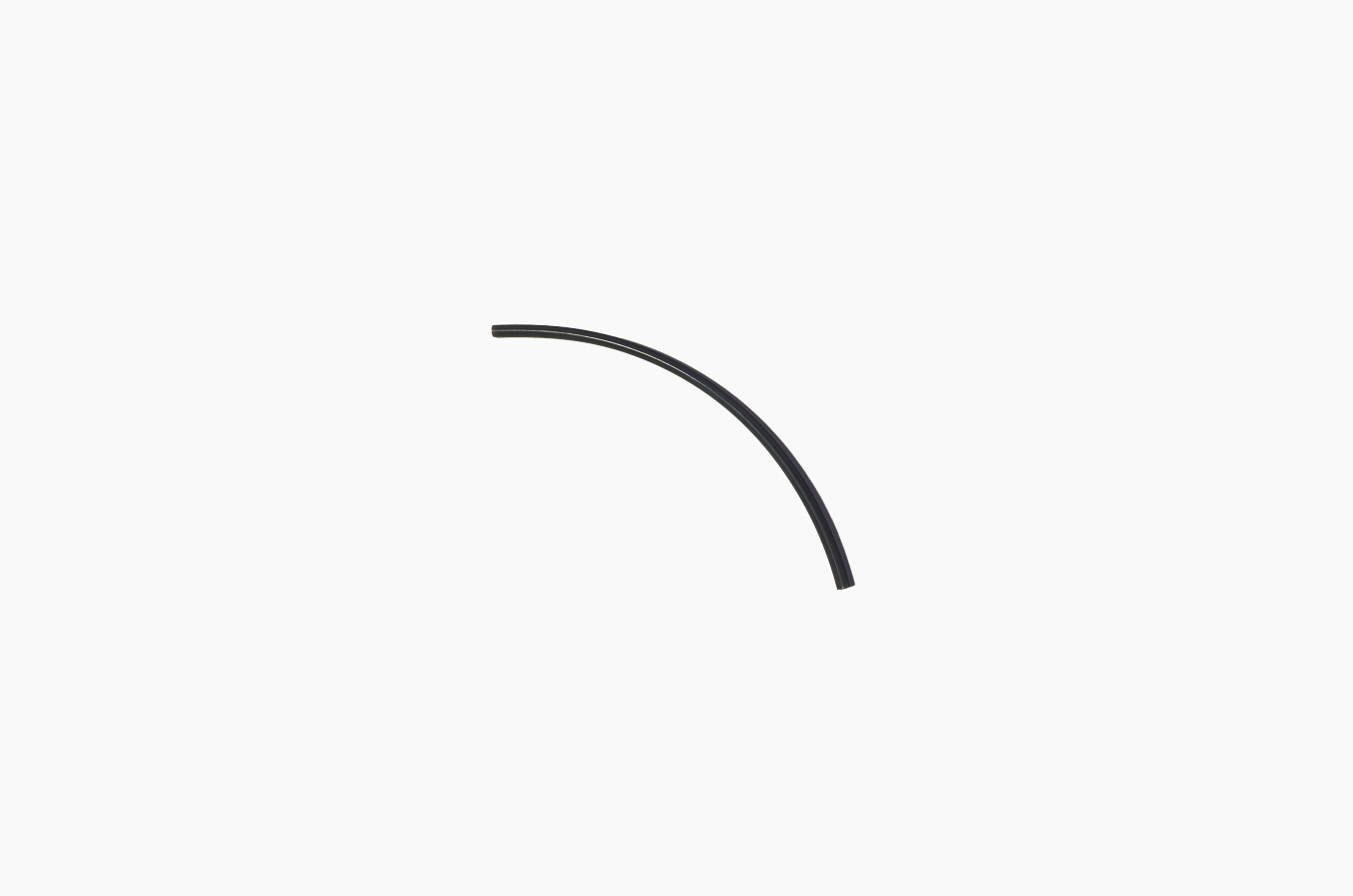

B PTFE-Schlauch

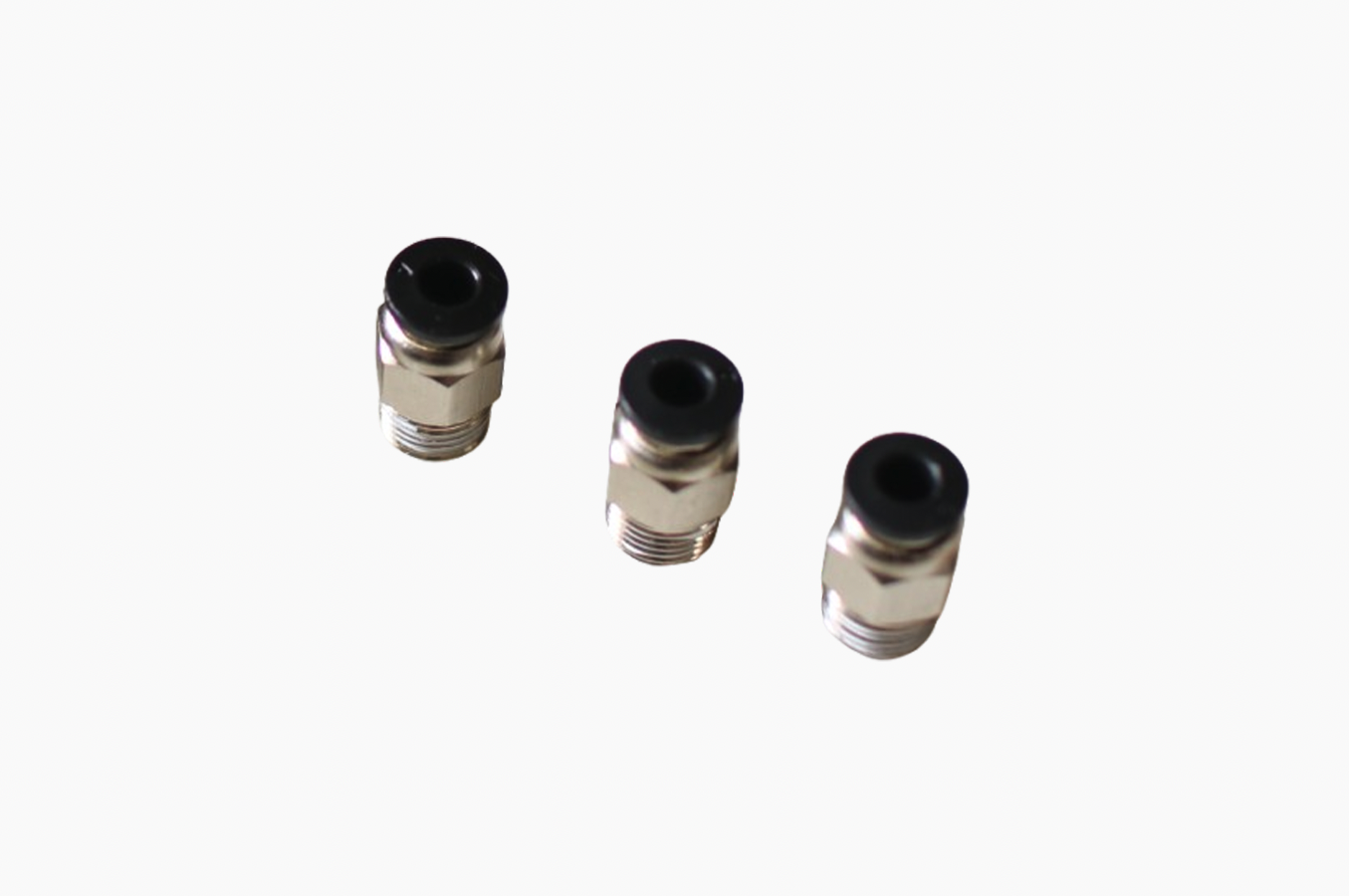

C PTFE-Kupplung (3x)

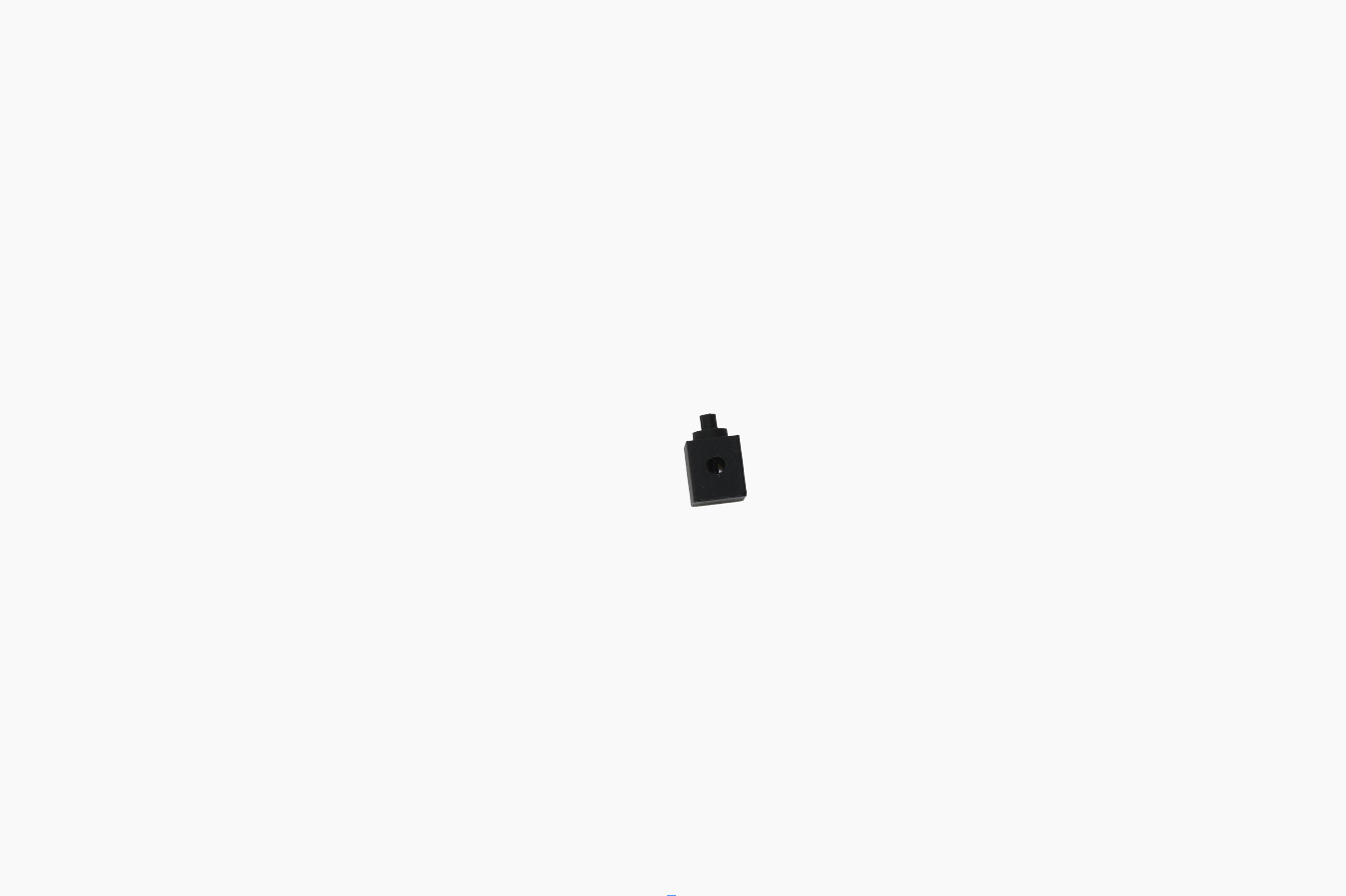

D PTFE-Wähler

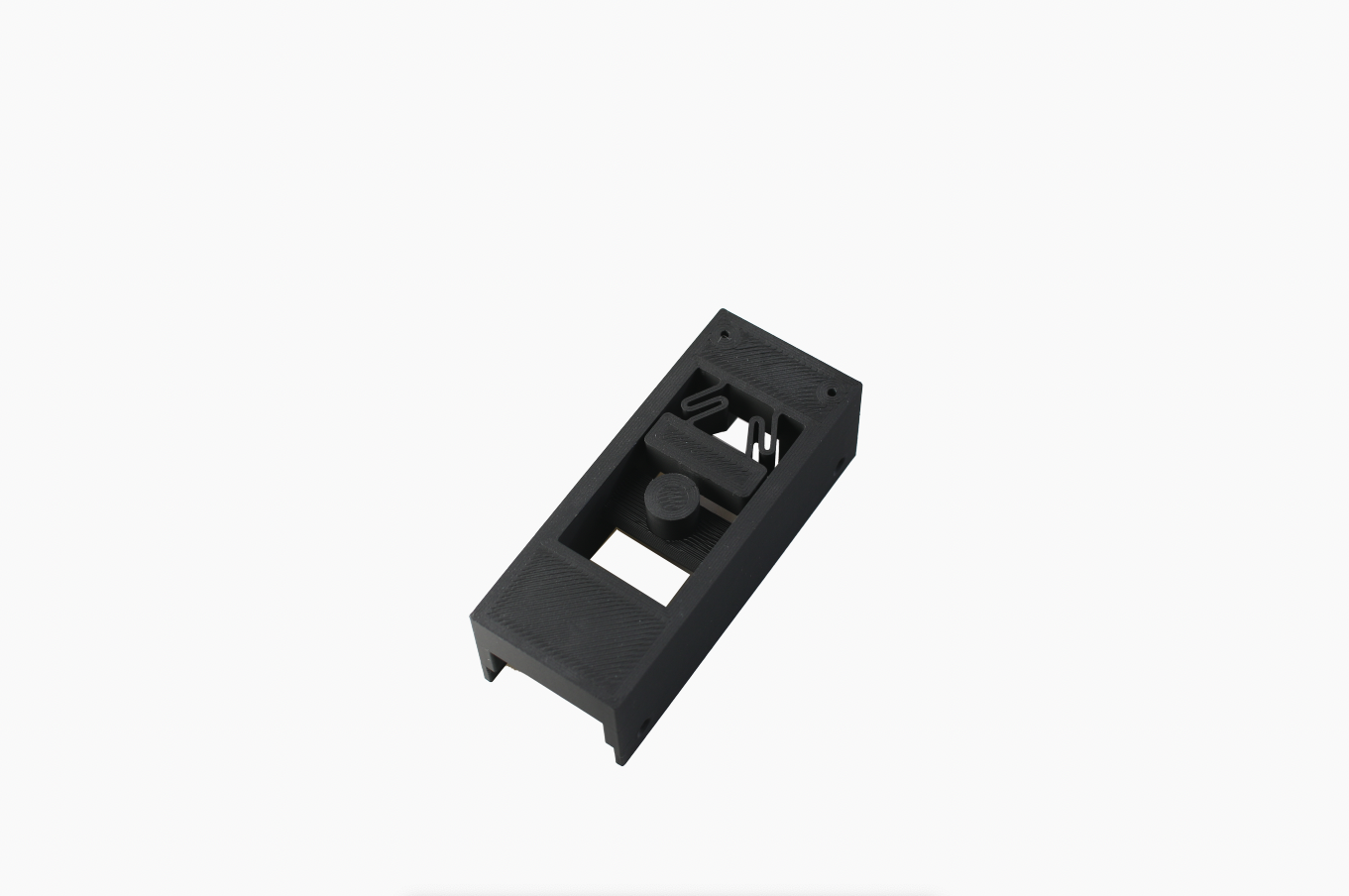

E PTFE-Deckel

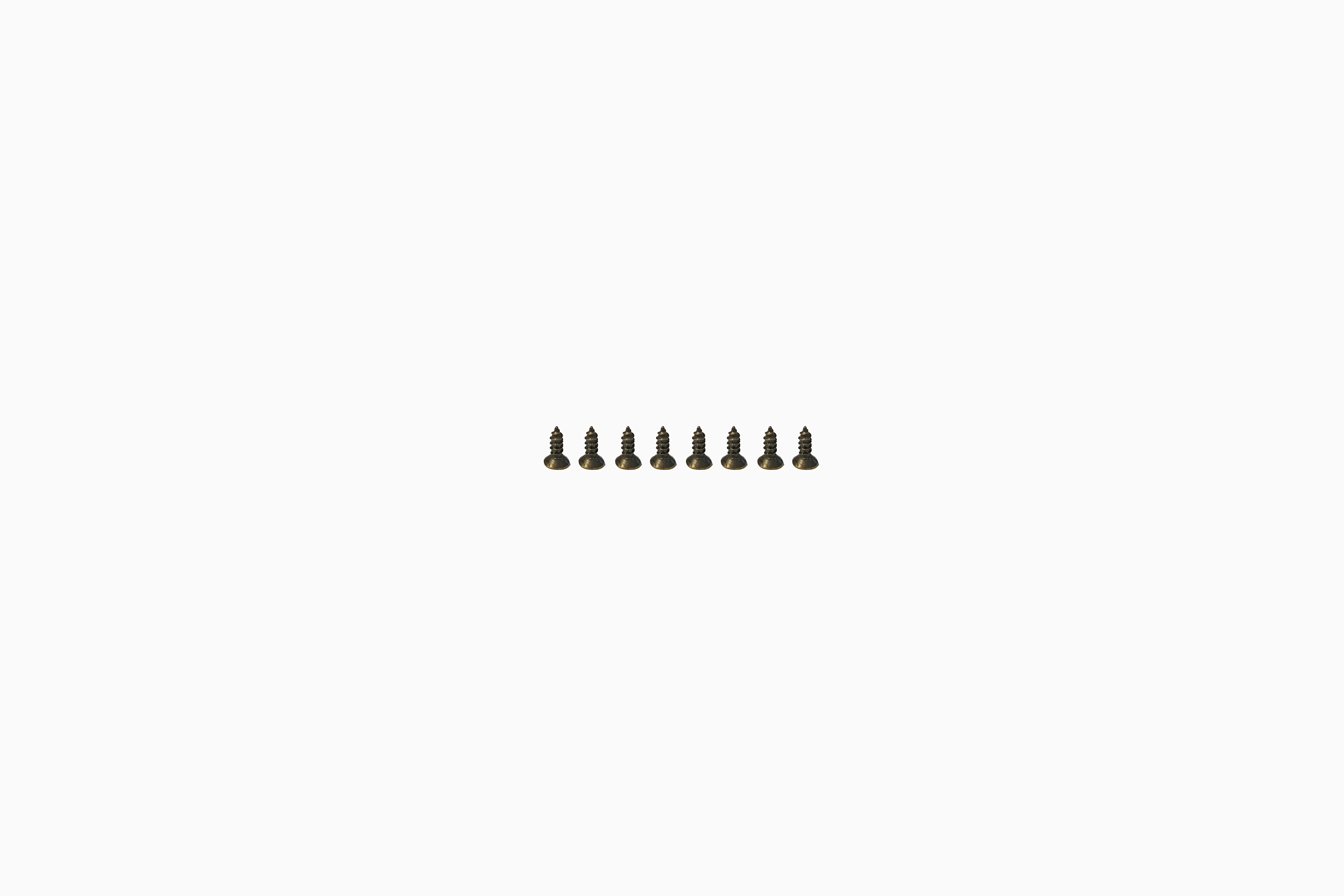

F Schrauben M2x6 (8x)

G Hebel

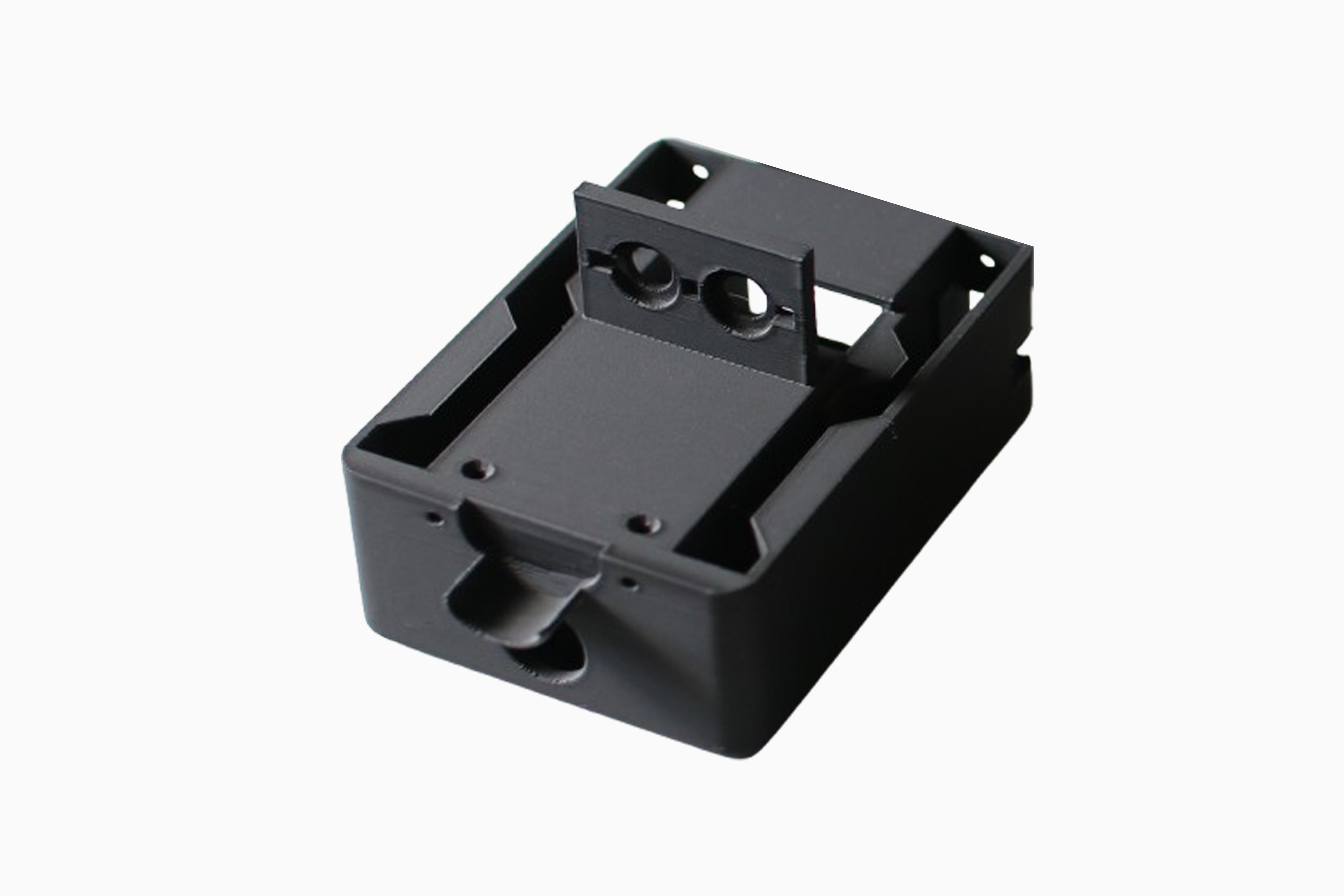

H Gehäuse-Boden

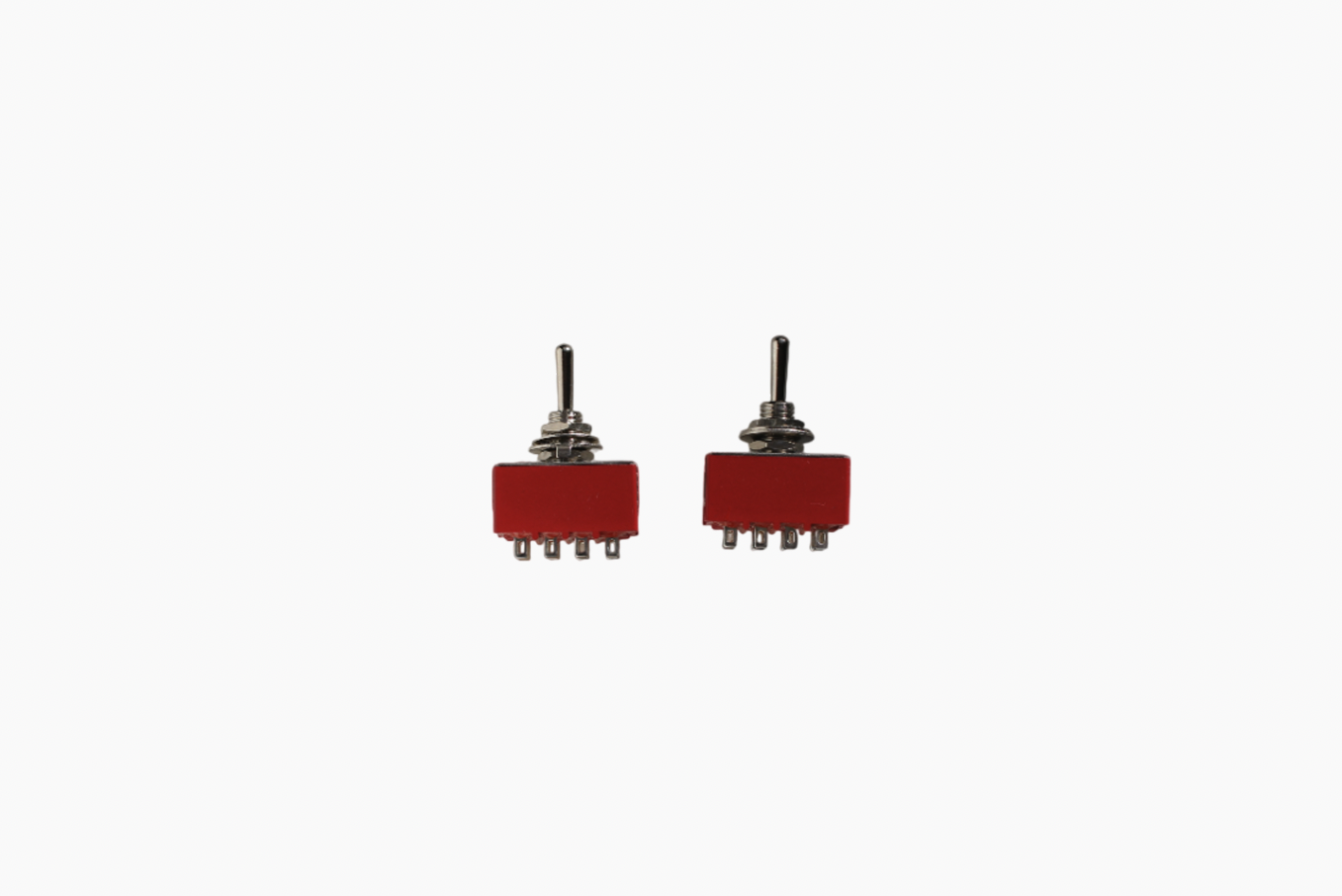

I Elektrische Schalter (2x)

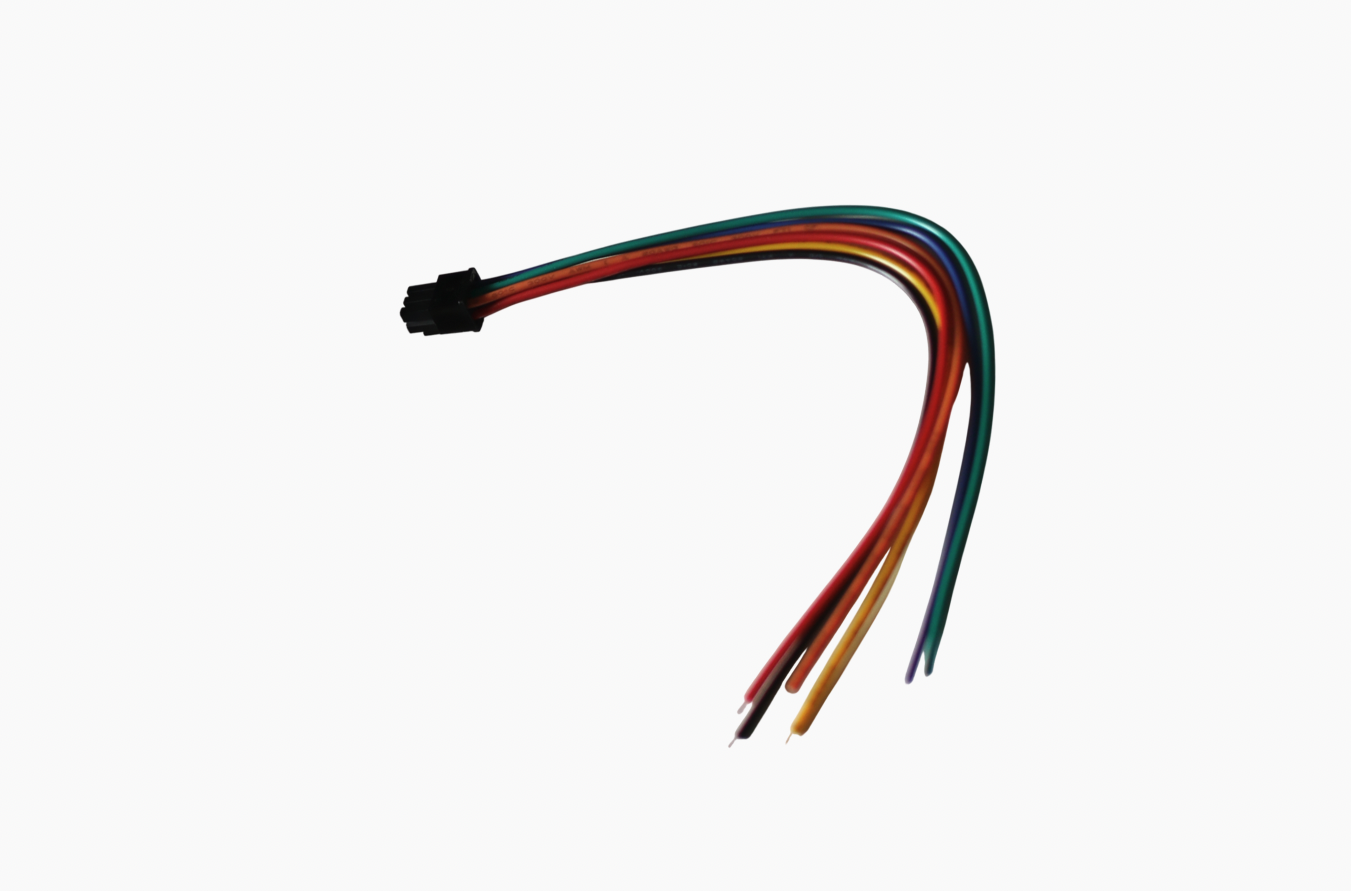

J Eingangs-Male-Kabel

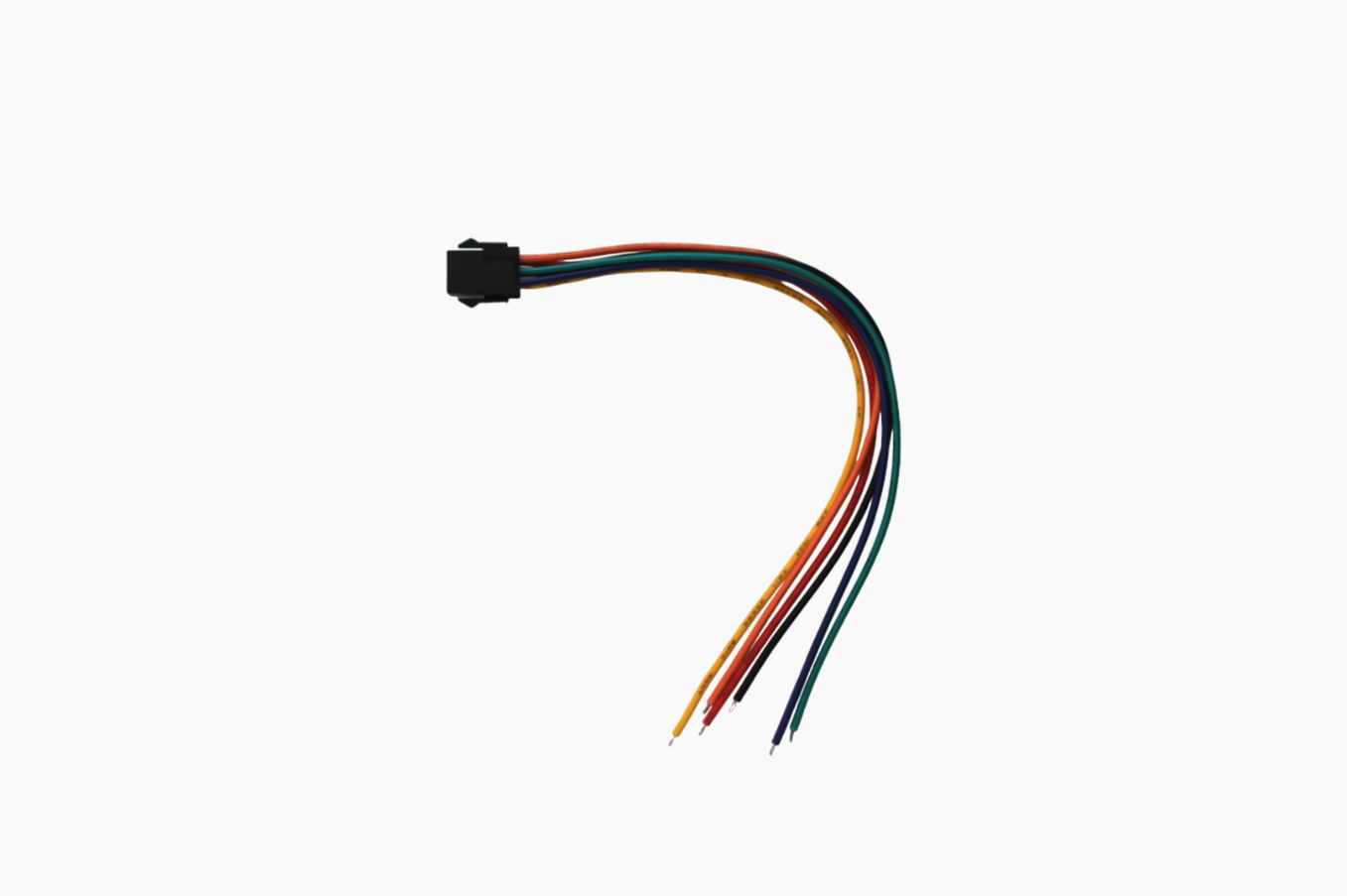

K Ausgangs-Female-Kabel (2x)

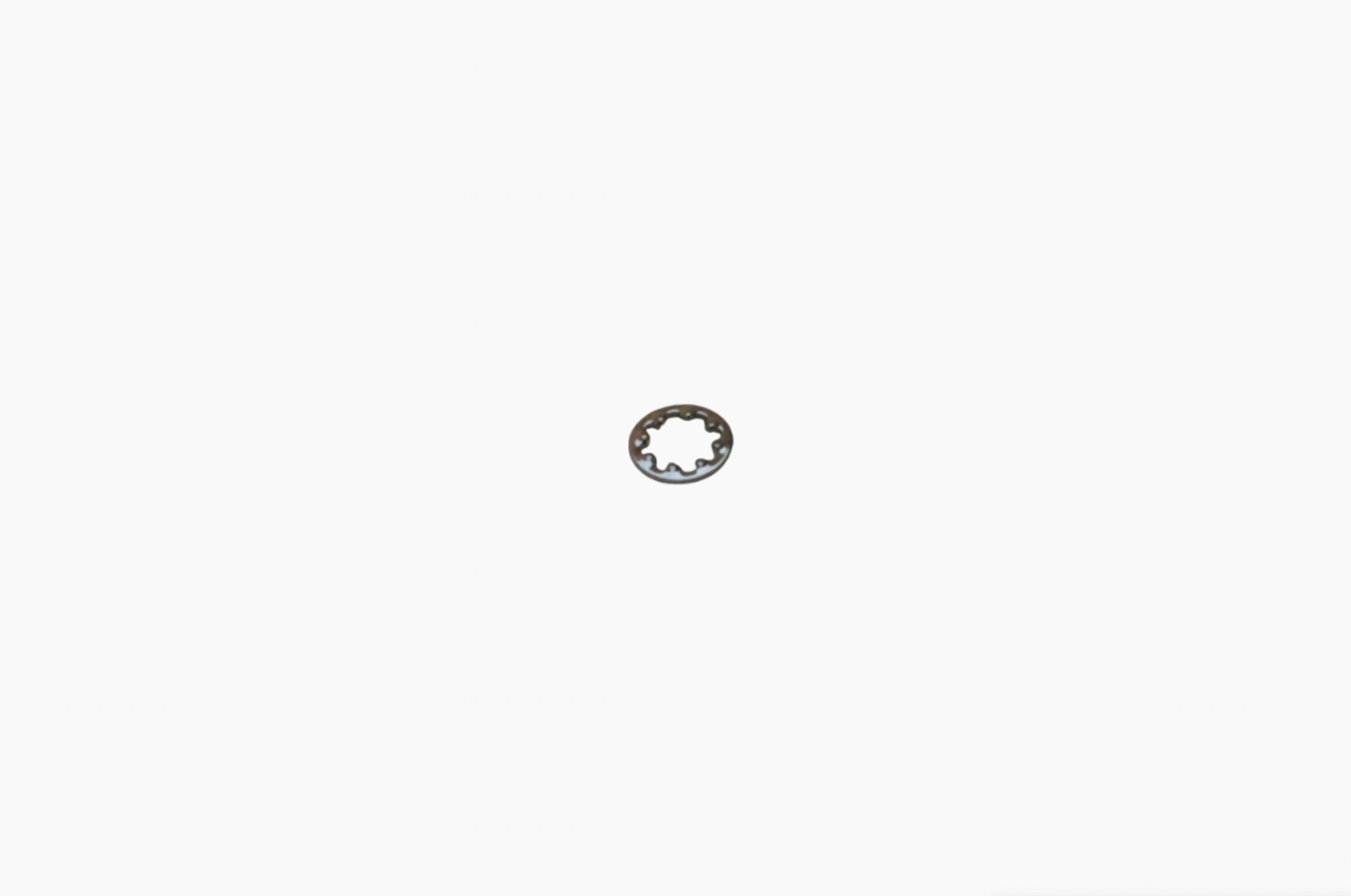

L Unterlegscheibe mit Nase (2x)

M Unterlegscheibe (2x)

N Mutter (4x)

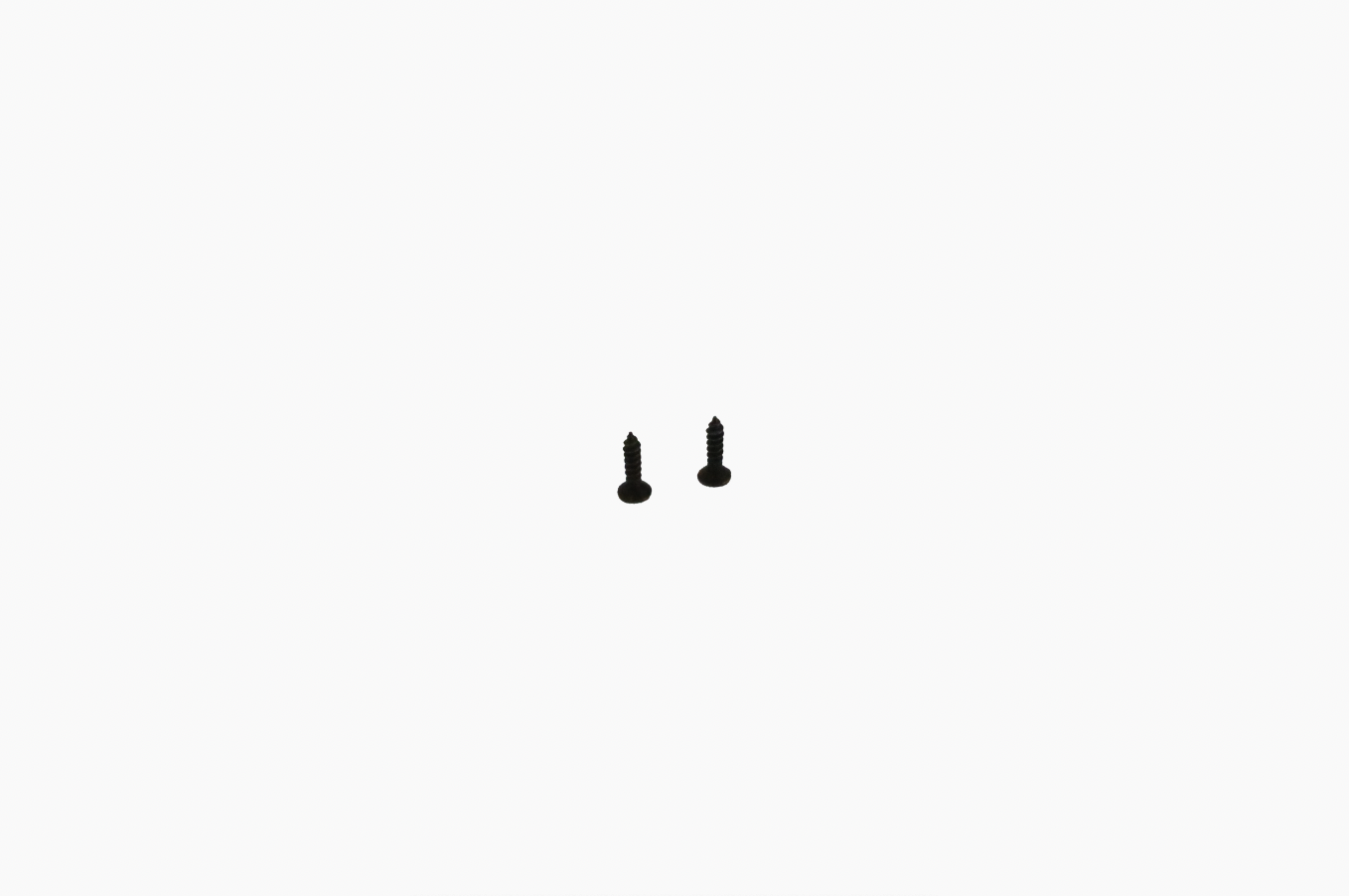

O Schrauben M2x8 (2x)

P Schalter

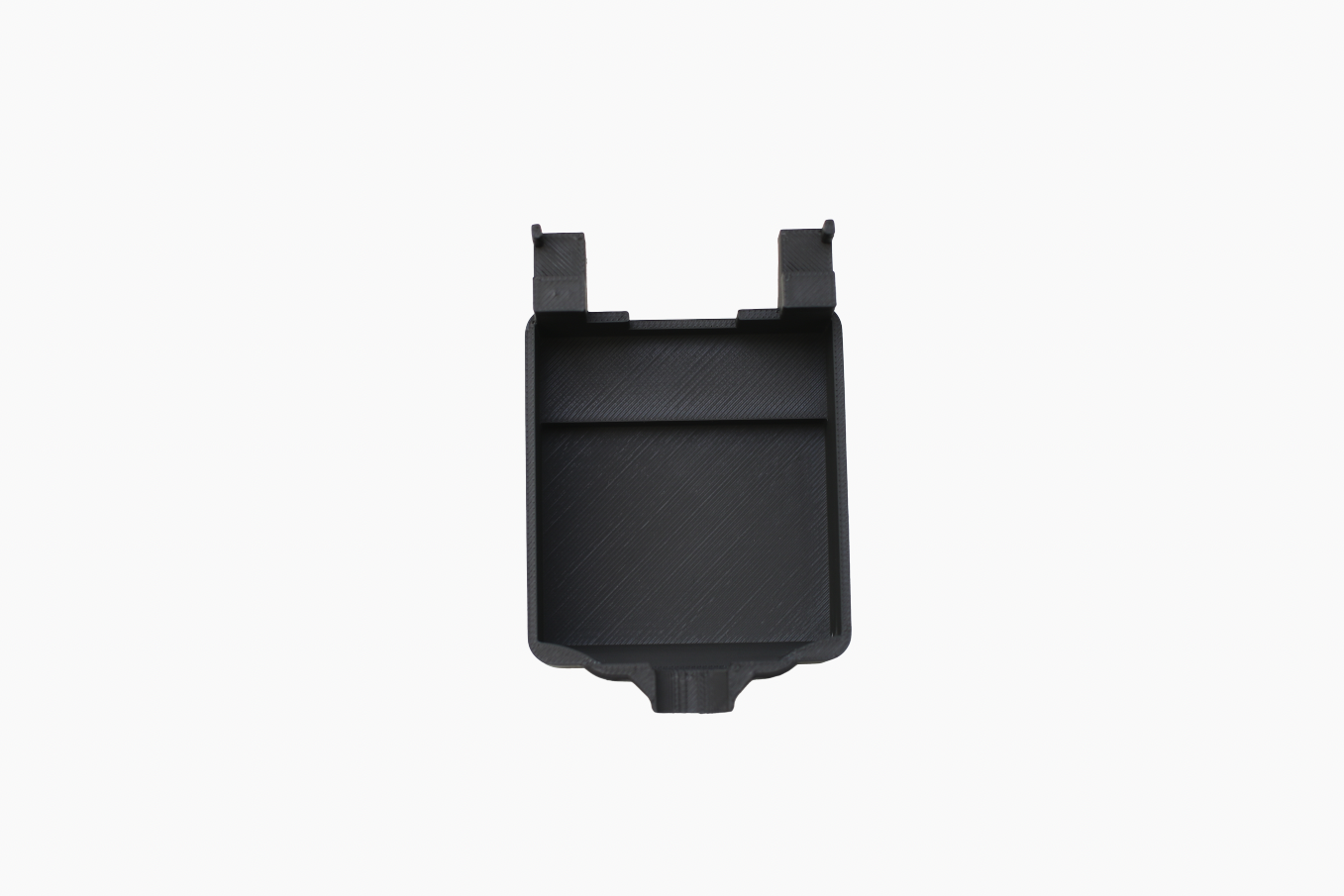

Q Gehäuse-Deckel

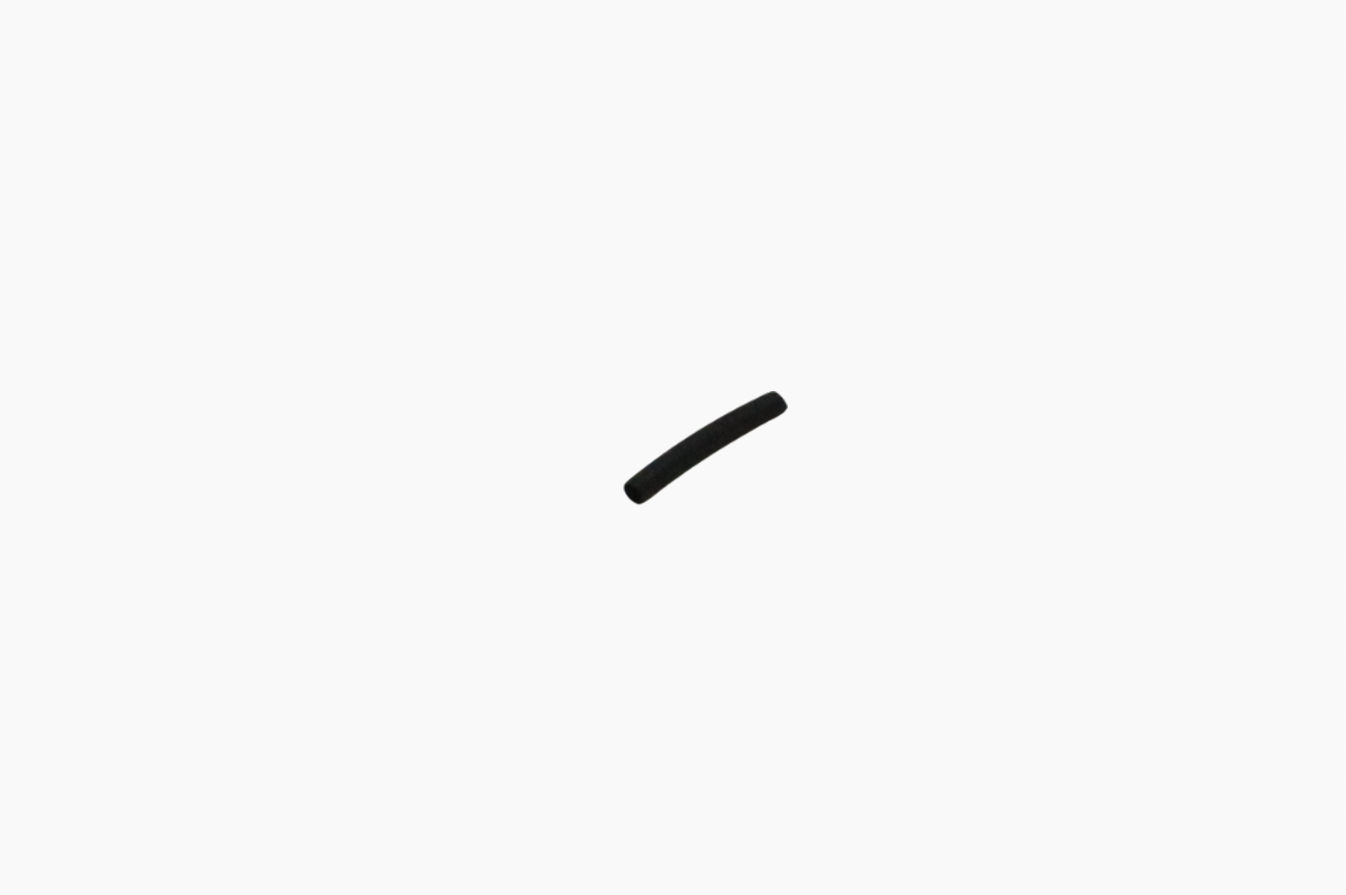

R Isolierschlauch (18x)

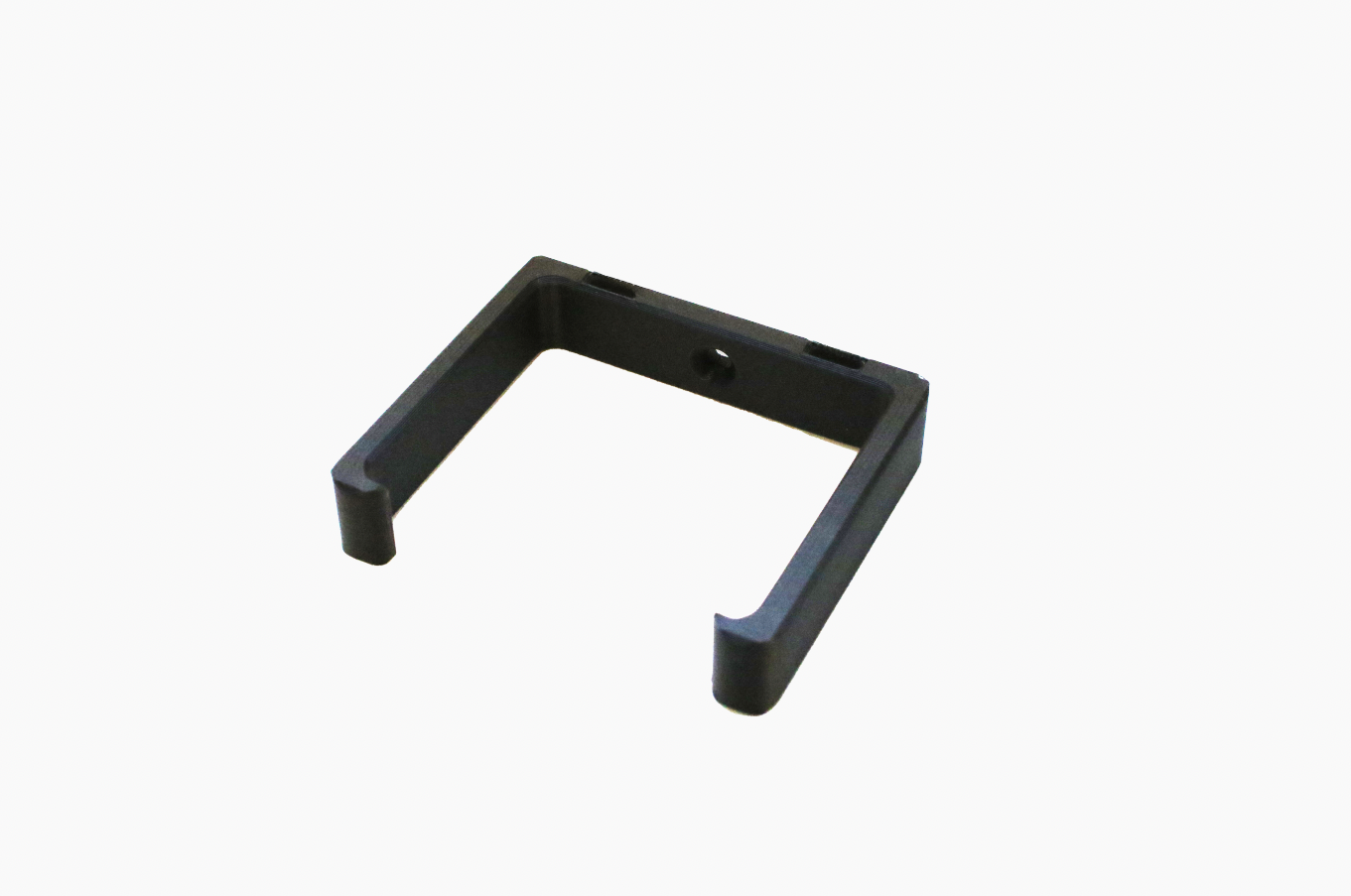

S Gehäusehalterung

Montageanleitung

Folge den Schritten in der angegebenen Reihenfolge. Jeder Schritt enthält detaillierte Bilder zur Orientierung.

Schritt 1

Schraube eine PTFE-Kupplung ^C in den Eingang im PTFE-Boden ^A und 2 PTFE-Kupplungen in die Ausgänge.

Schritt 2

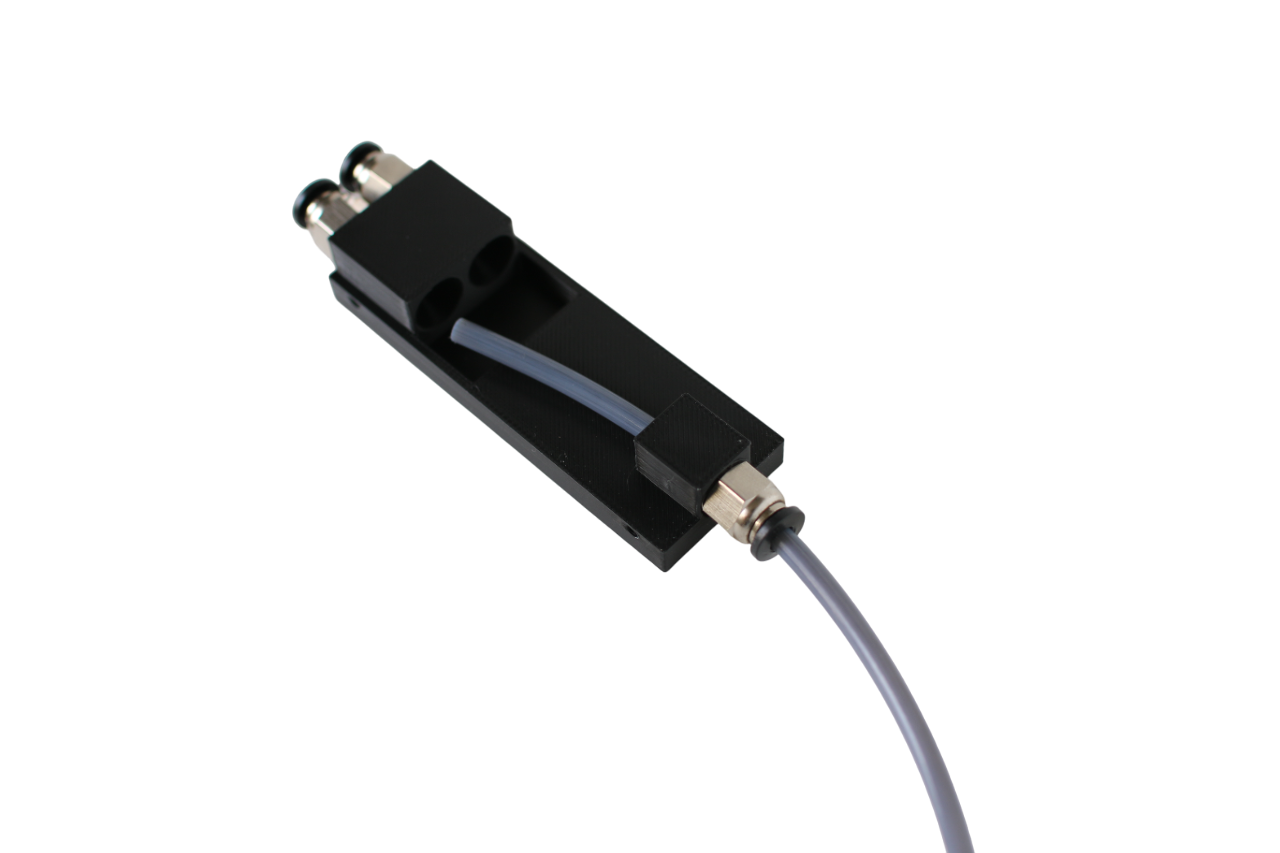

Stecke ein Ende des PTFE-Schlauches ^B durch den Eingang im PTFE-Boden ^A.

Schritt 3

Stecke das andere Ende des Schlauches bis Anschlag in den PTFE-Wähler ^D. Die richtige Seite ist mit einem Kreis um die Öffnung markiert.

Schritt 4

Setze den PTFE-Wähler ^D mit dem Pin nach oben in die vorgesehene Fläche im PTFE-Boden ^A.

Schritt 5

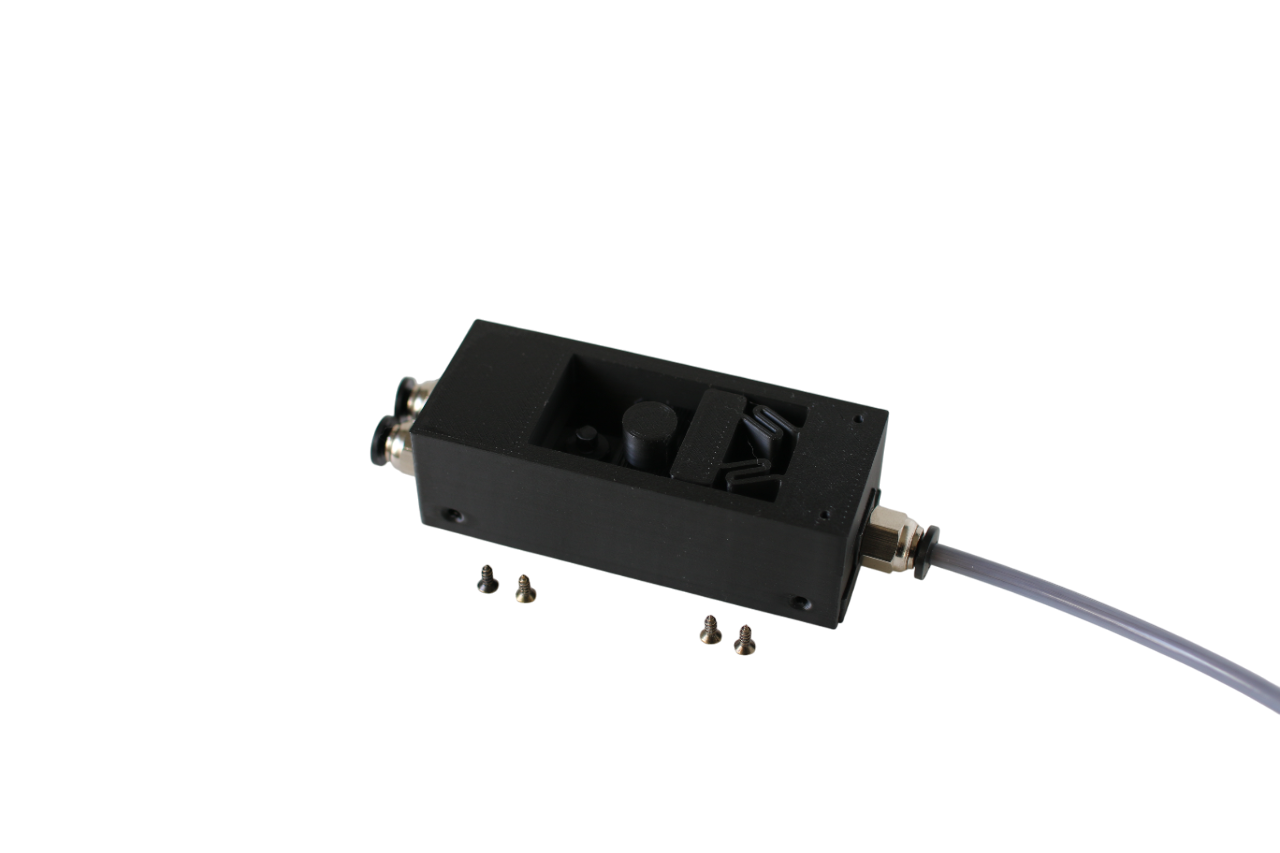

Setze den PTFE-Deckel ^E auf den Boden, mit 4 M2x6 Schrauben ^F entlang des Bodens festziehen.

Schritt 6

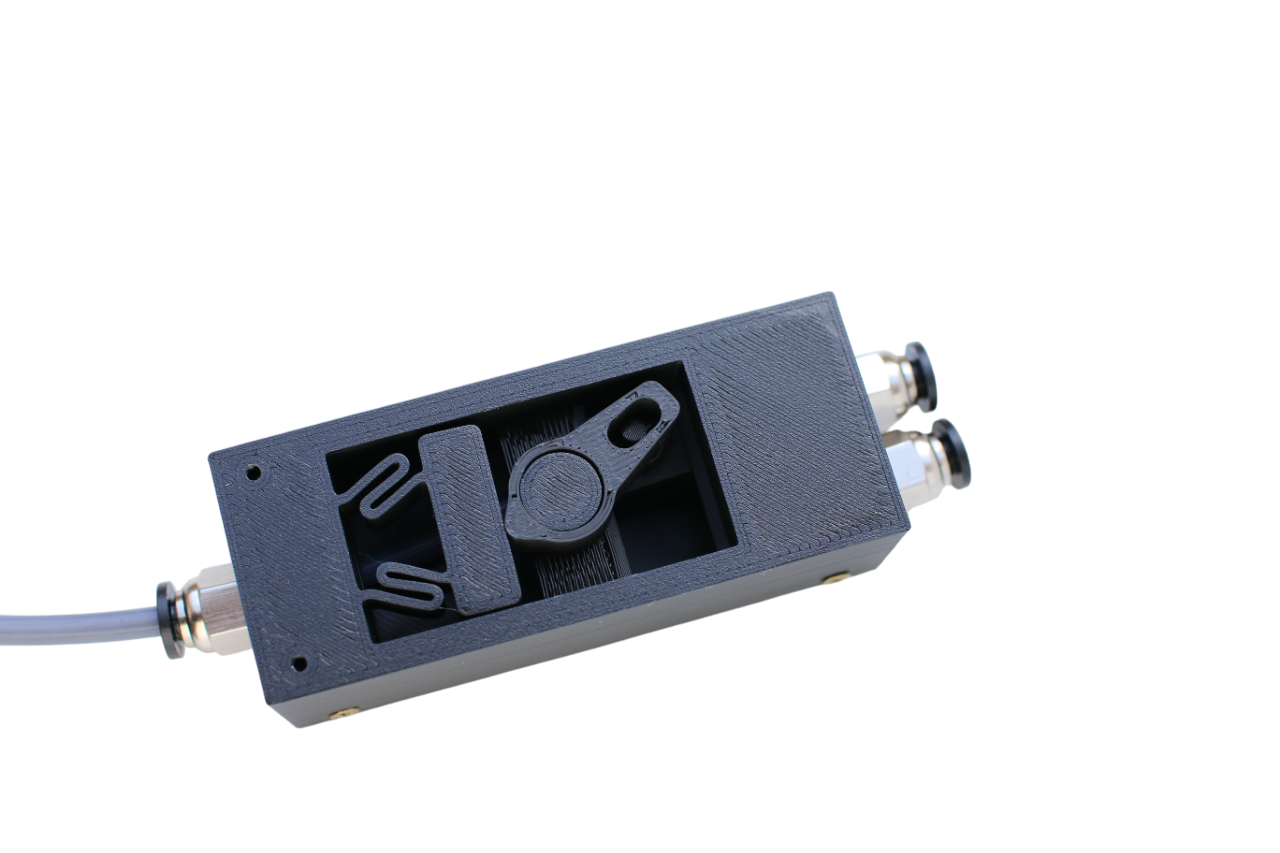

Setze den Hebel ^G auf den runden Teil des PTFE-Deckels ^E. Dabei das Federelement leicht zurückziehen und darauf achten, dass der vordere Teil des Hebels ^G in den Pin des PTFE-Wählers greift.

Schritt 7

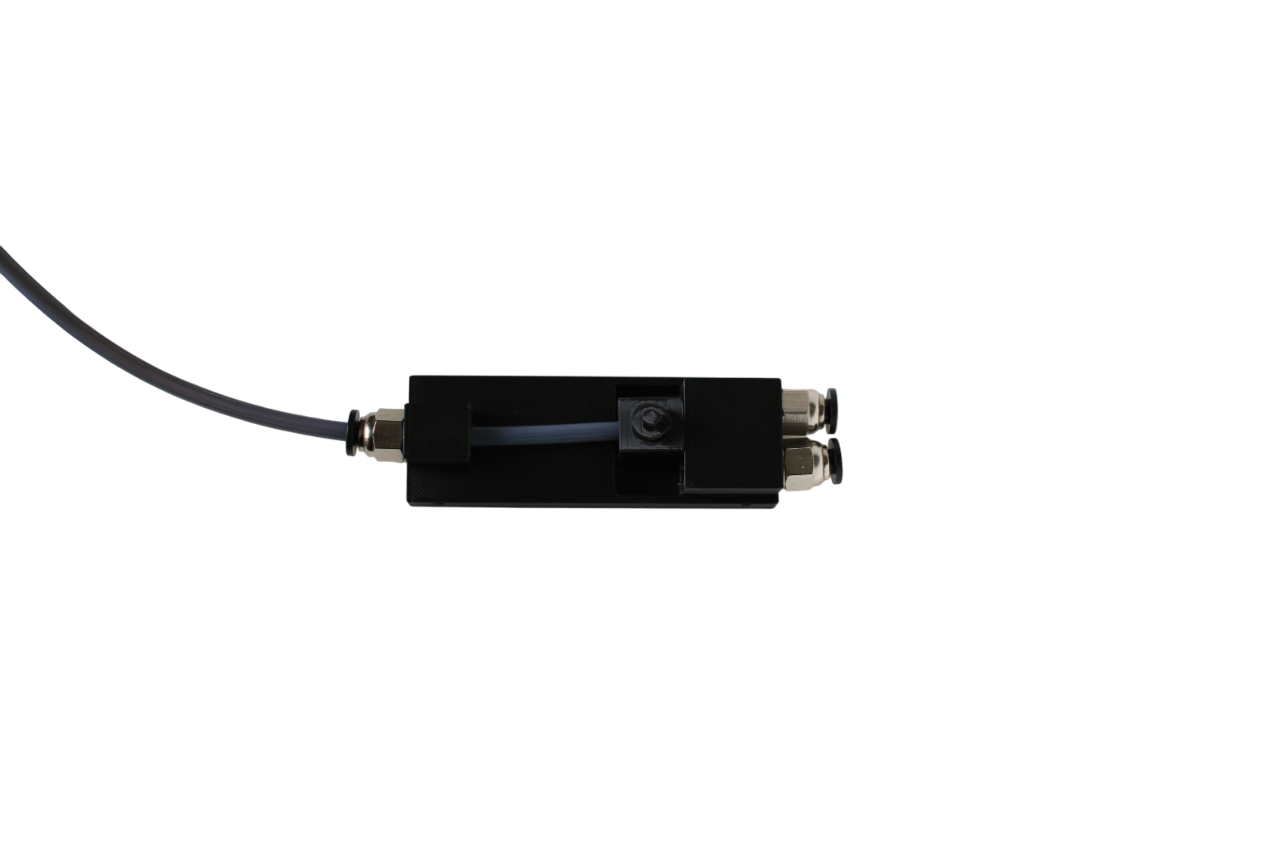

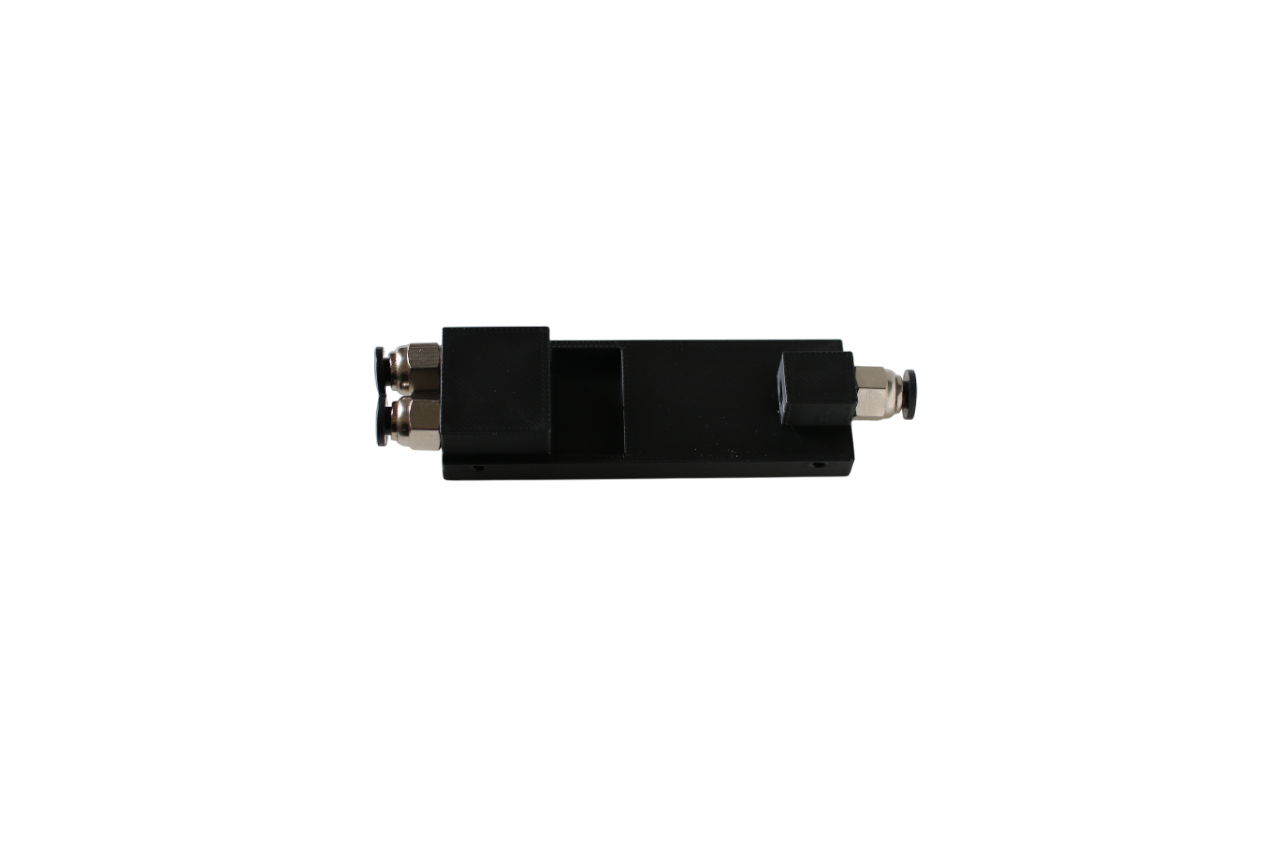

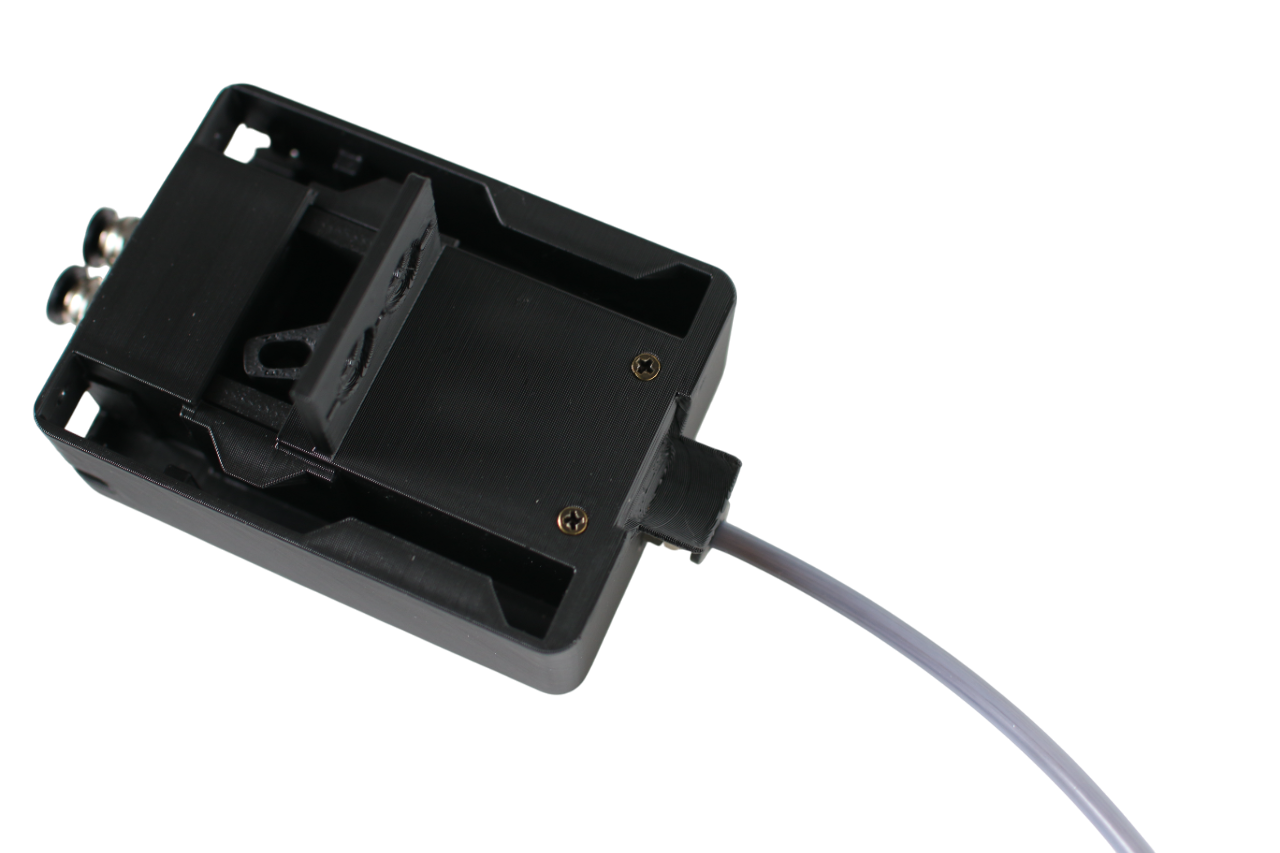

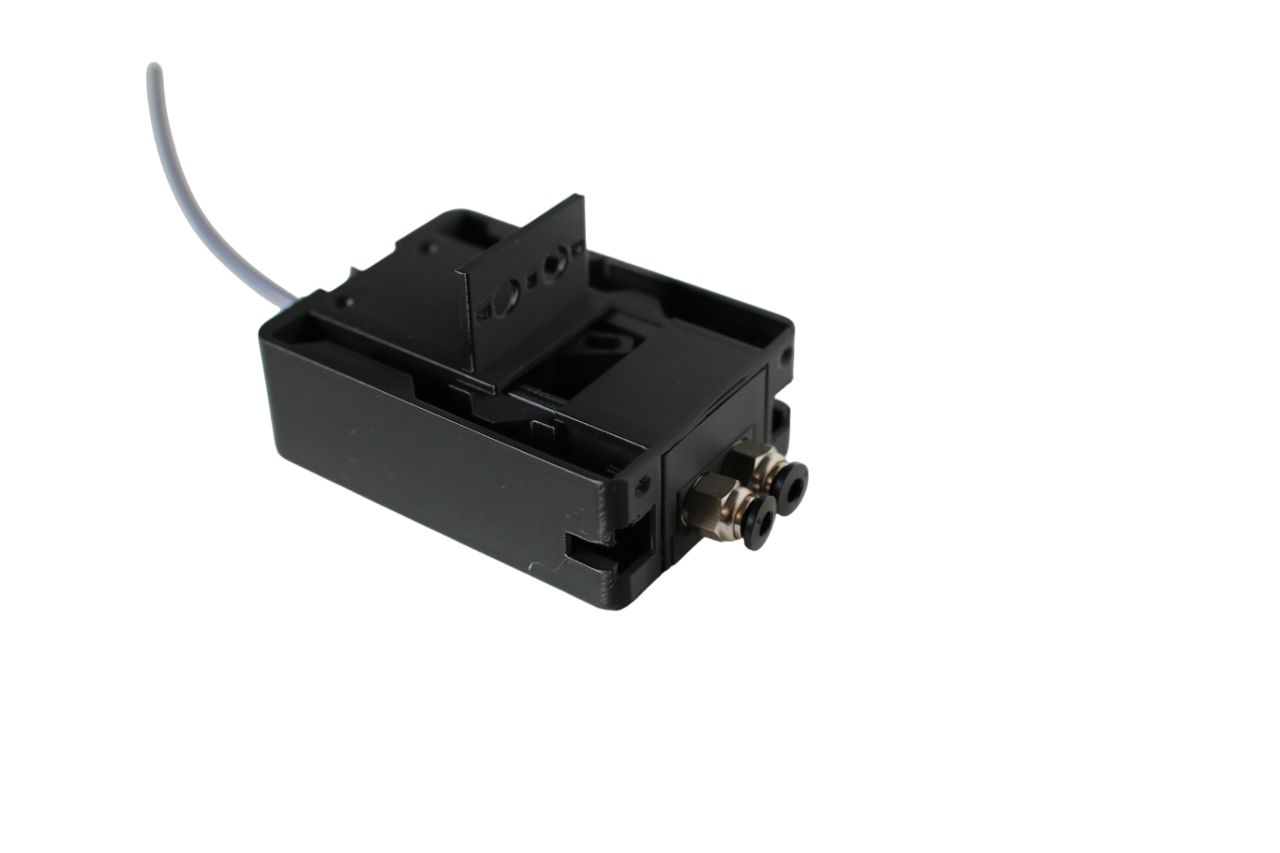

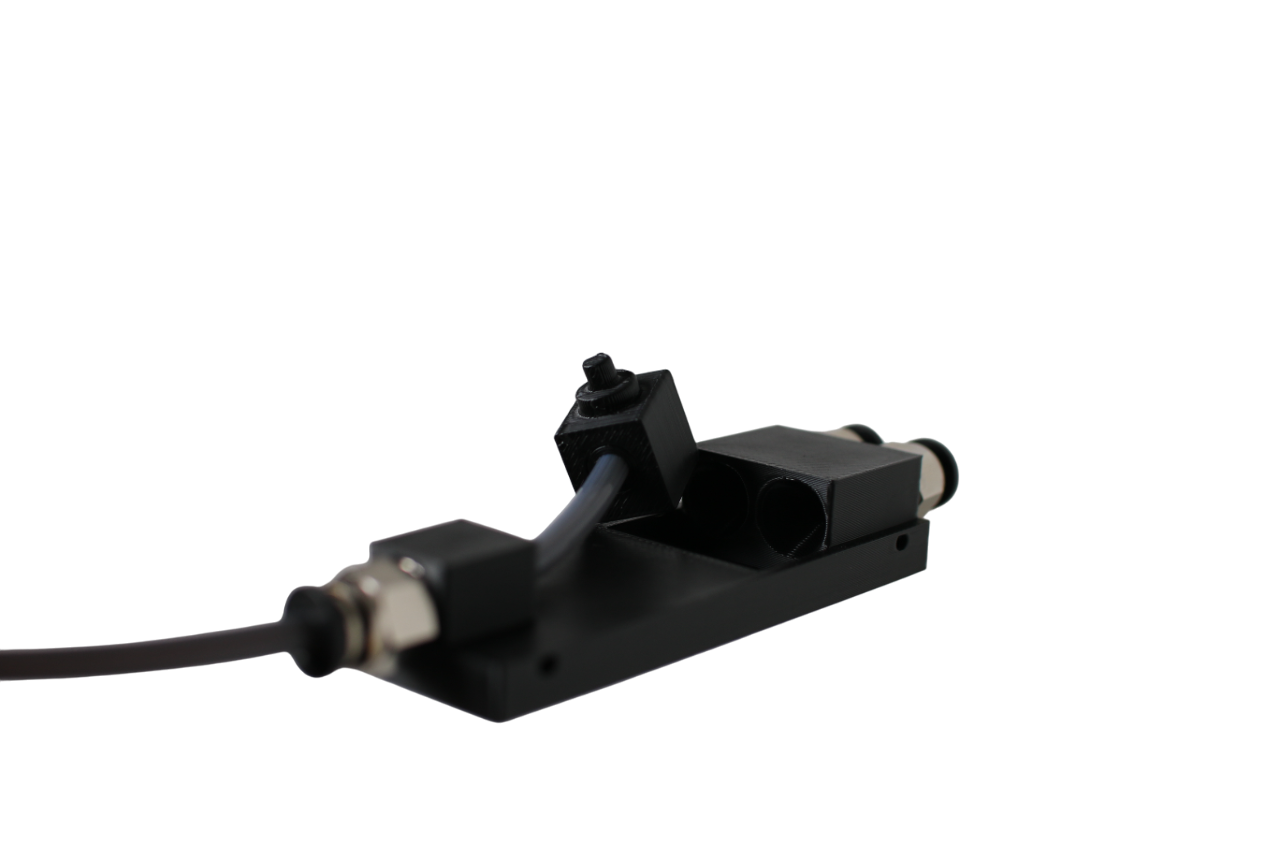

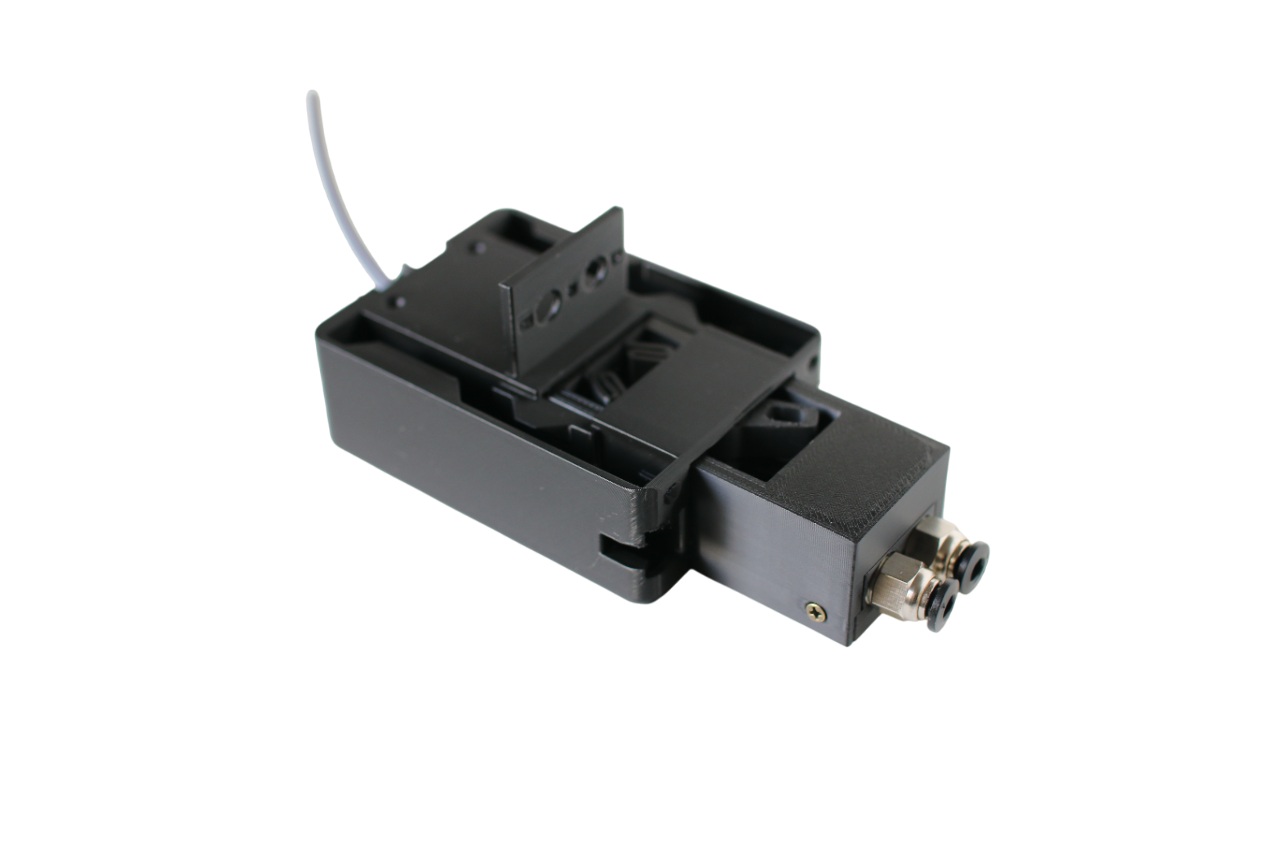

Schiebe den eben zusammengesetzten PTFE-Teil mit dem Eingang voran in den Gehäuse-Boden ^H.

Schritt 8

Schraube den Gehäuse-Boden ^H mit 2 M2x6 Schrauben ^F am PTFE-Teil fest.

Schritt 9

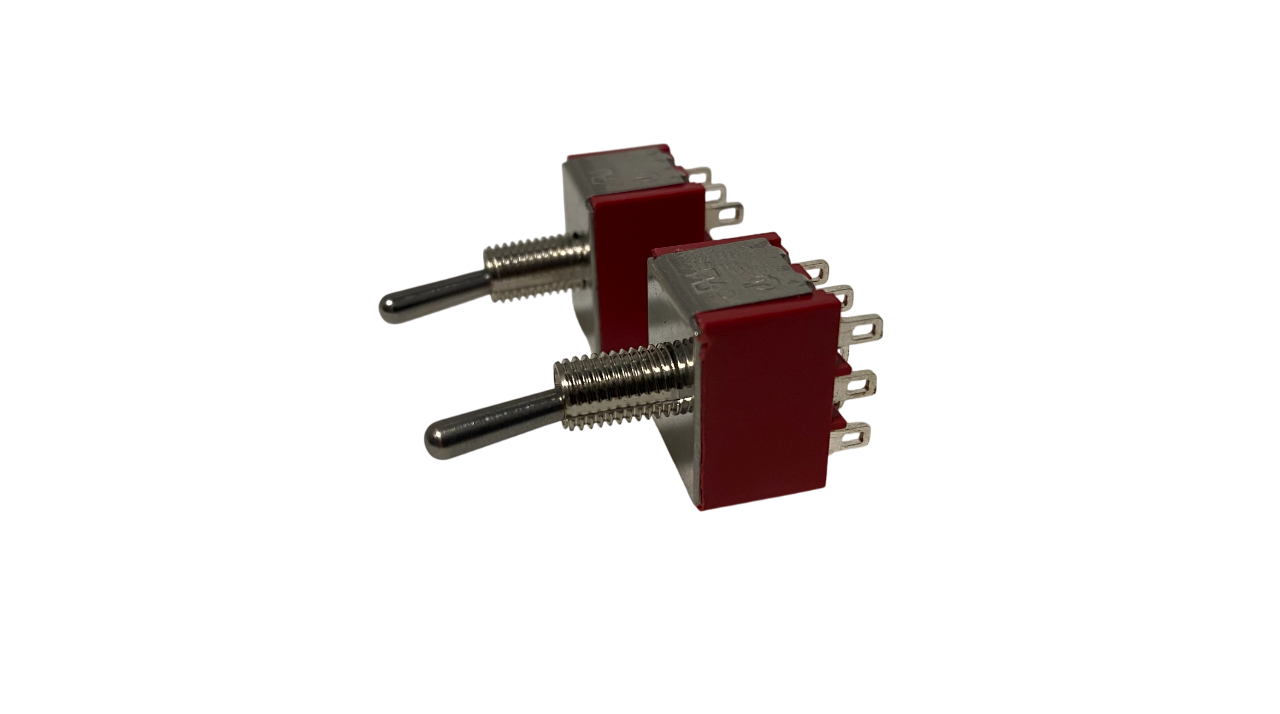

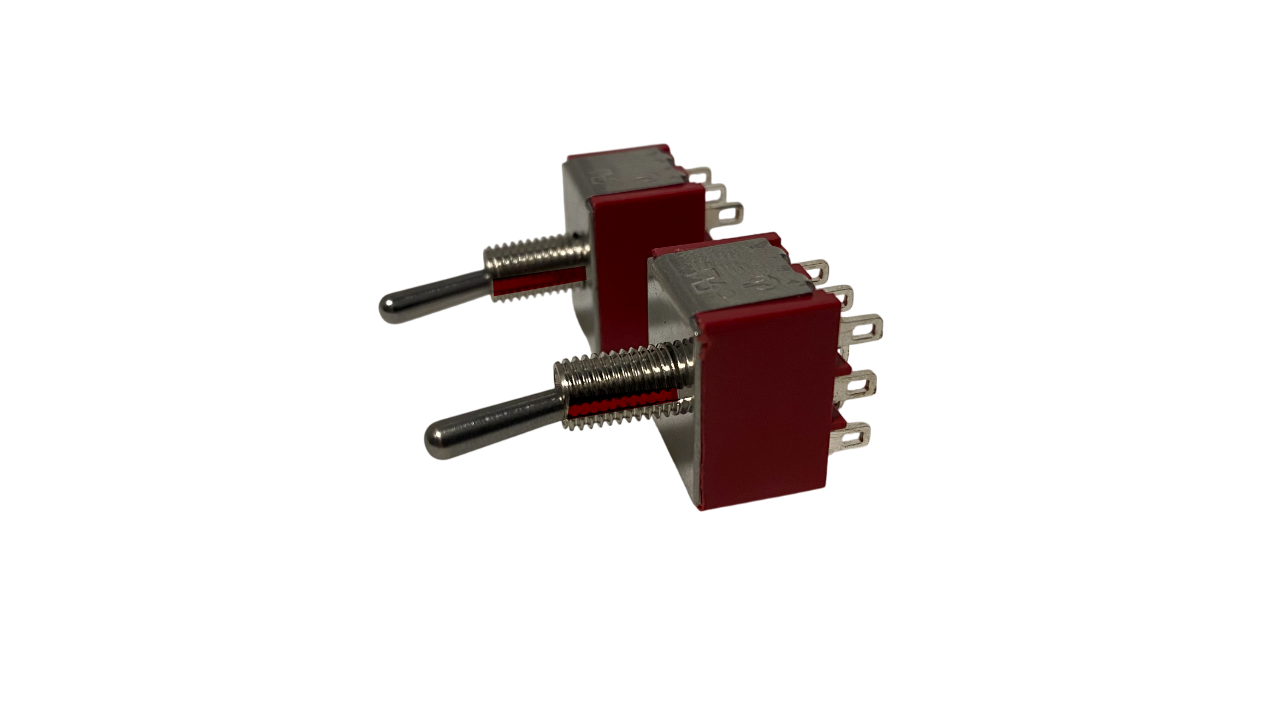

Richte die beiden Elektrischen Schalter ^I nebeneinander aus, so dass die Einkerbungen im vorderen Schraubgewinde zu einer Seite zeigen. Entweder beide links oder beide rechts.

Schritt 10

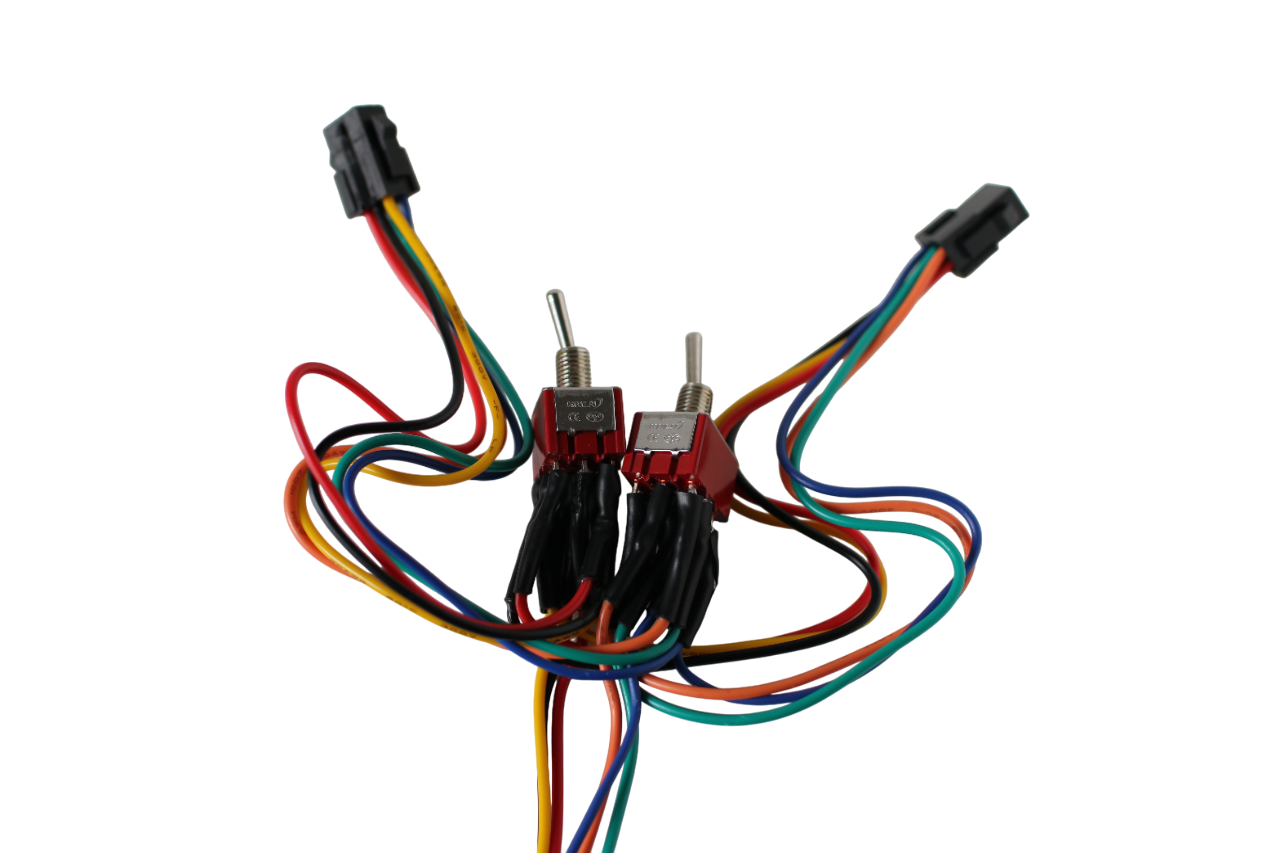

Löte das Eingangs-Male-Kabel ^J an die inneren Pins der beiden Elektrischen Schalter ^I und die Ausgangs-Female-Kabel ^K an die äußeren Pins.

Löten - Detailschritte:

Isoliere das anzulötende Kabel ca. 15mm ab
Stecke ein Stück Isolierschlauch ^R über das Kabel

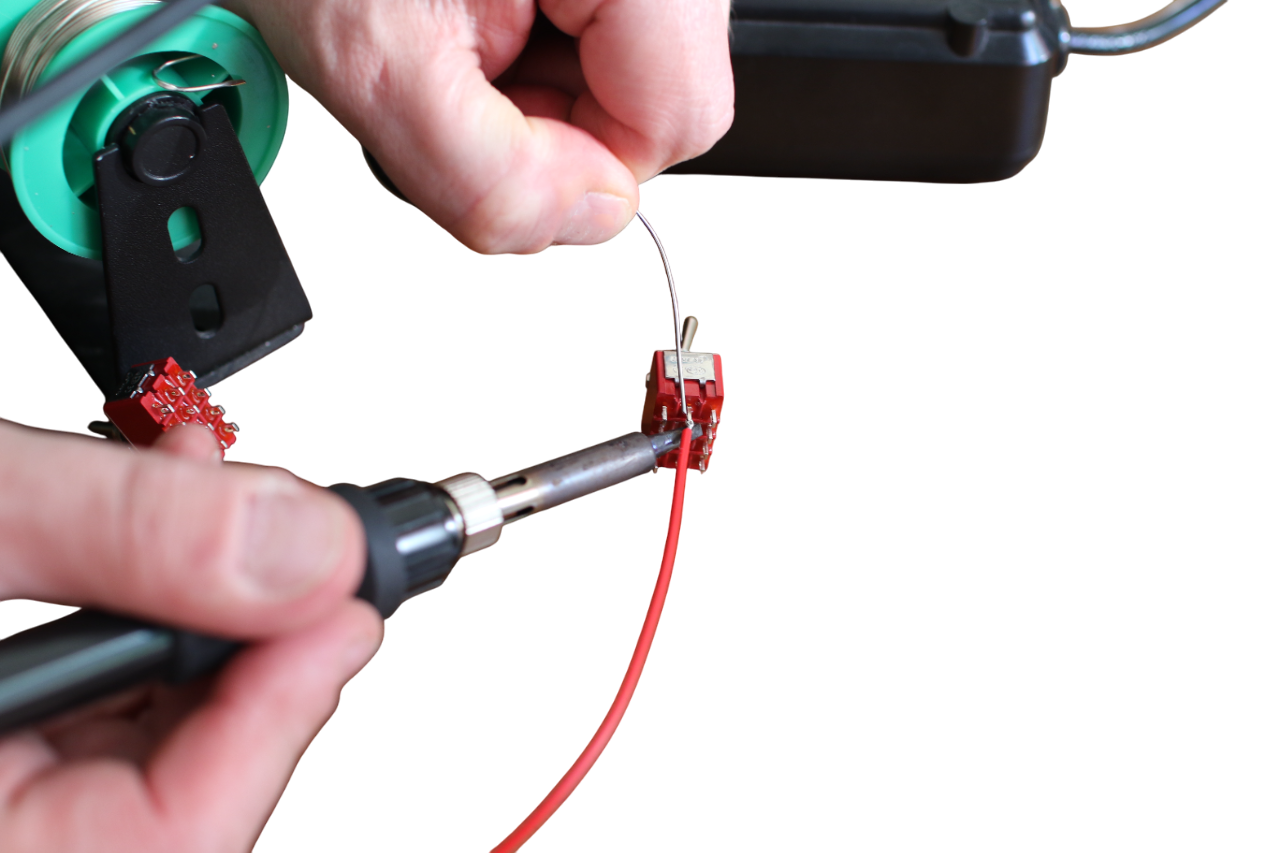

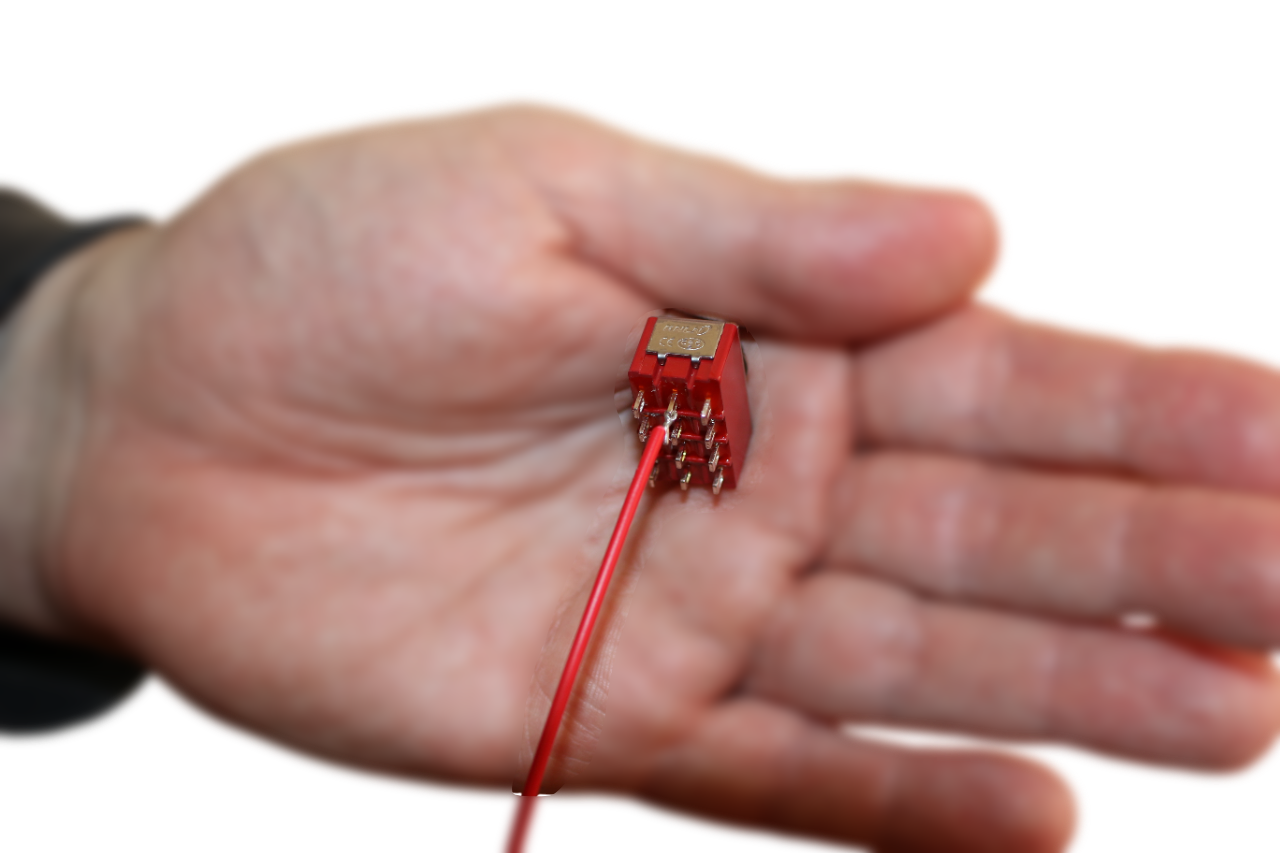

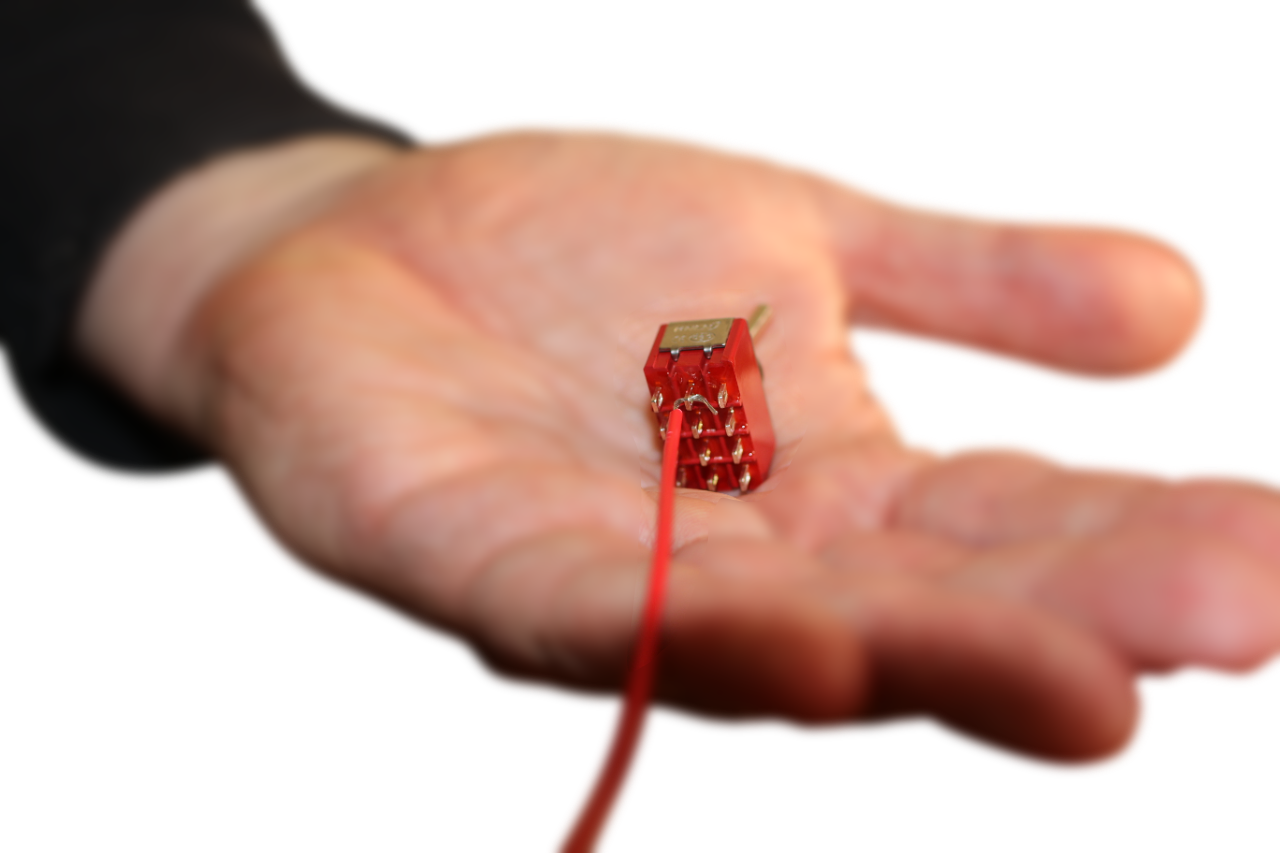

Ziehe den abisolierten Teil des Kabels zur Hälfte durch den jeweiligen Pin am Schalter ^I und verdrehe es mit sich selbst
Verlöte das Kabel vor dem Pin am Schalter ^I

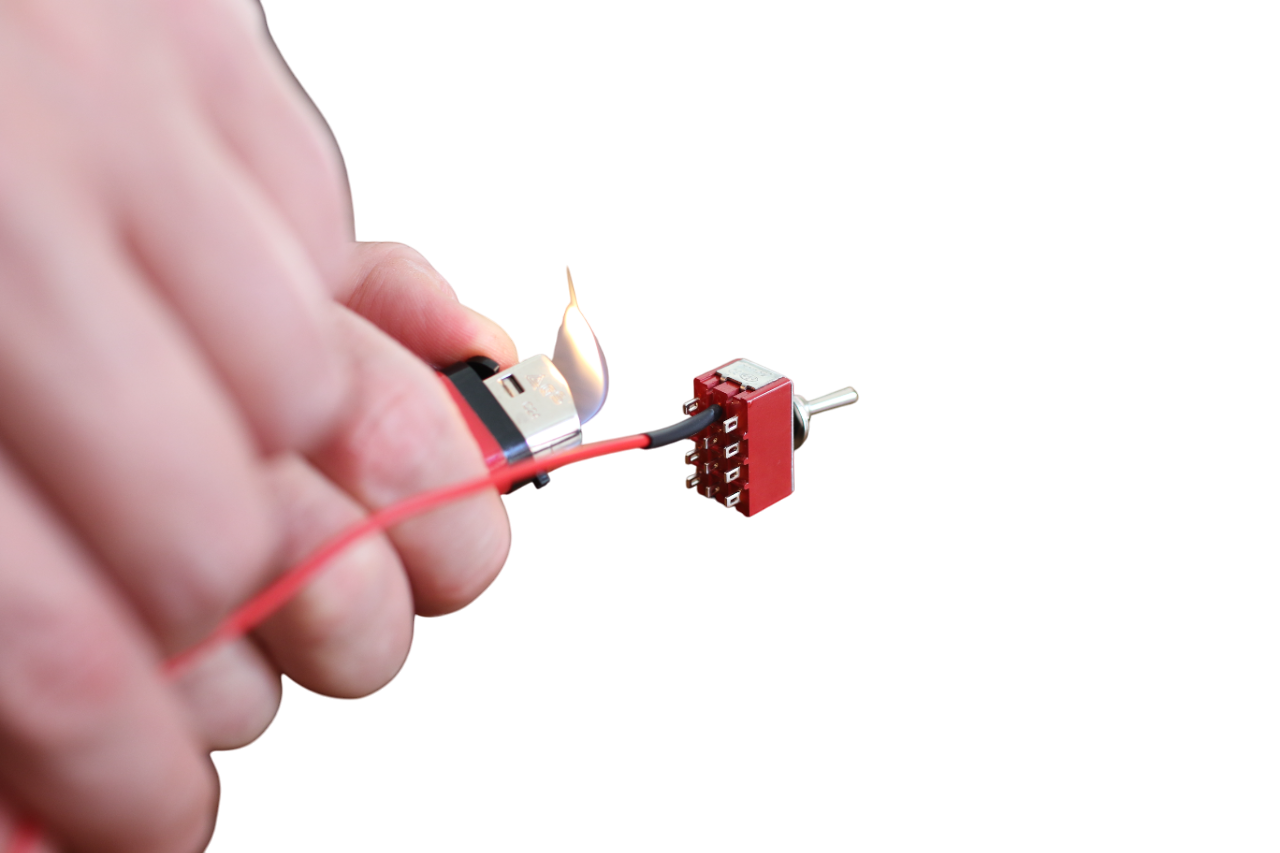

Ziehe den Isolierschlauch ^R über die gelötete Stelle und schrumpfe ihn mit einem Feuerzeug

Schritt 11

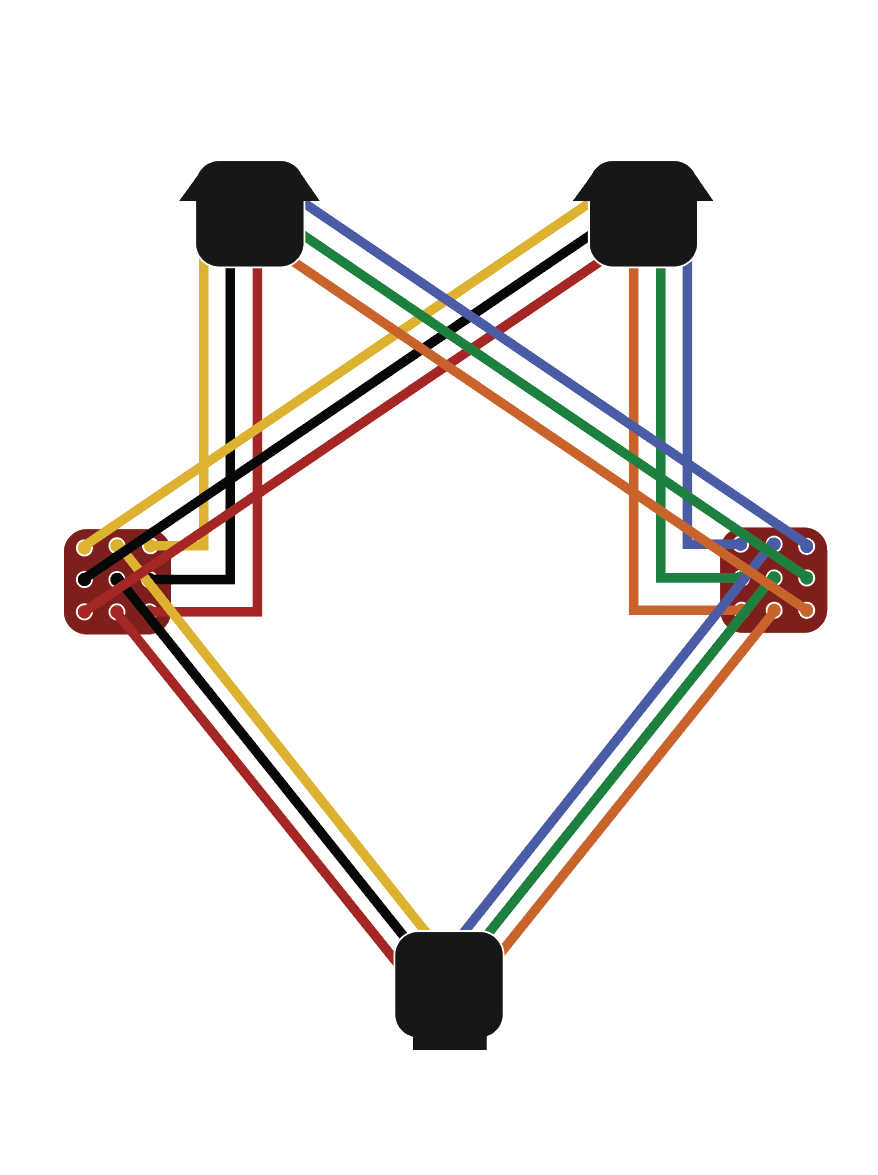

Beachte dass das rechte der Ausgangs-Female-Kabel ^K an die linken Pins und das linke an die rechten Pins gelötet wird.

Schritt 12

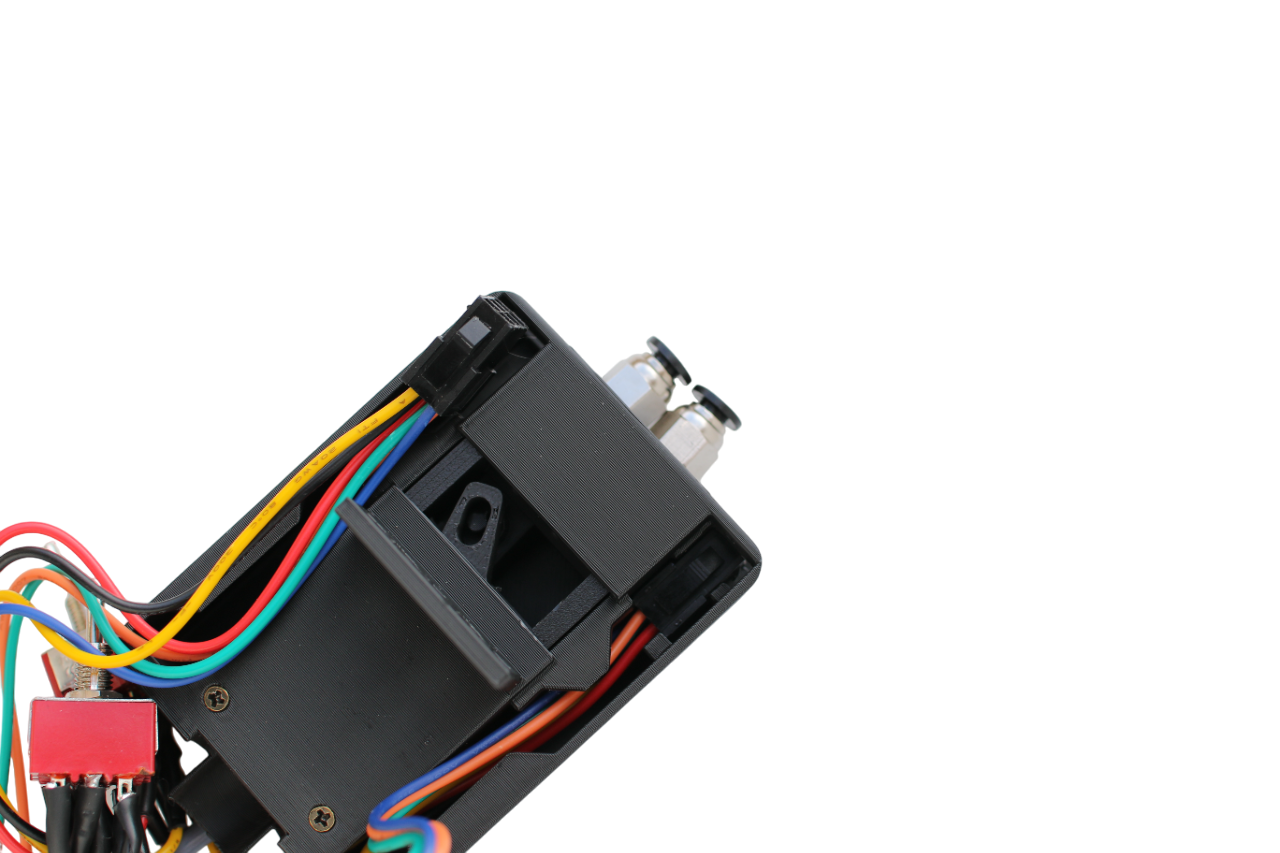

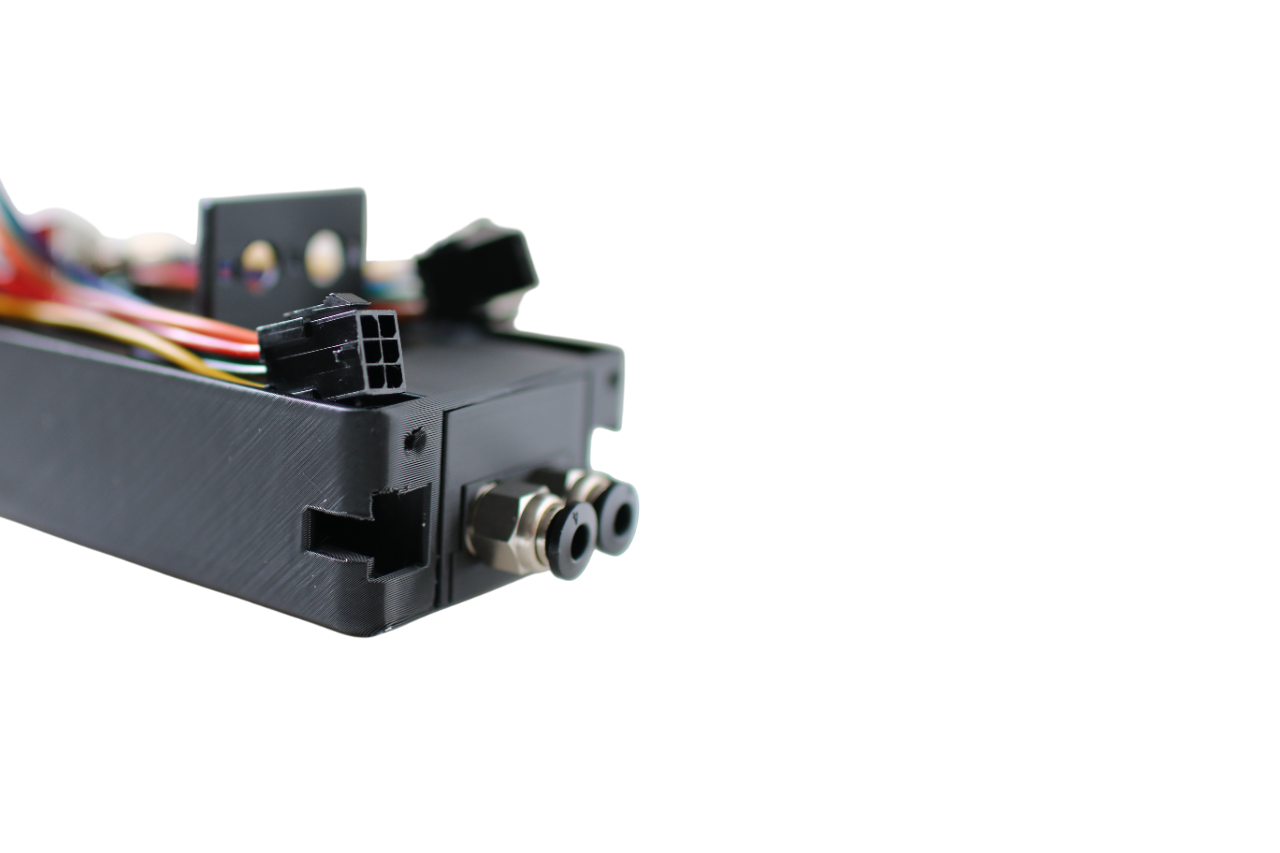

Versenke die Buchsen der Ausgangs-Female-Kabel ^K im vorderen Ausgangsteil des Gehäuse-Boden ^H. Die Einrastnasen müssen nach außen zeigen.

Schritt 13

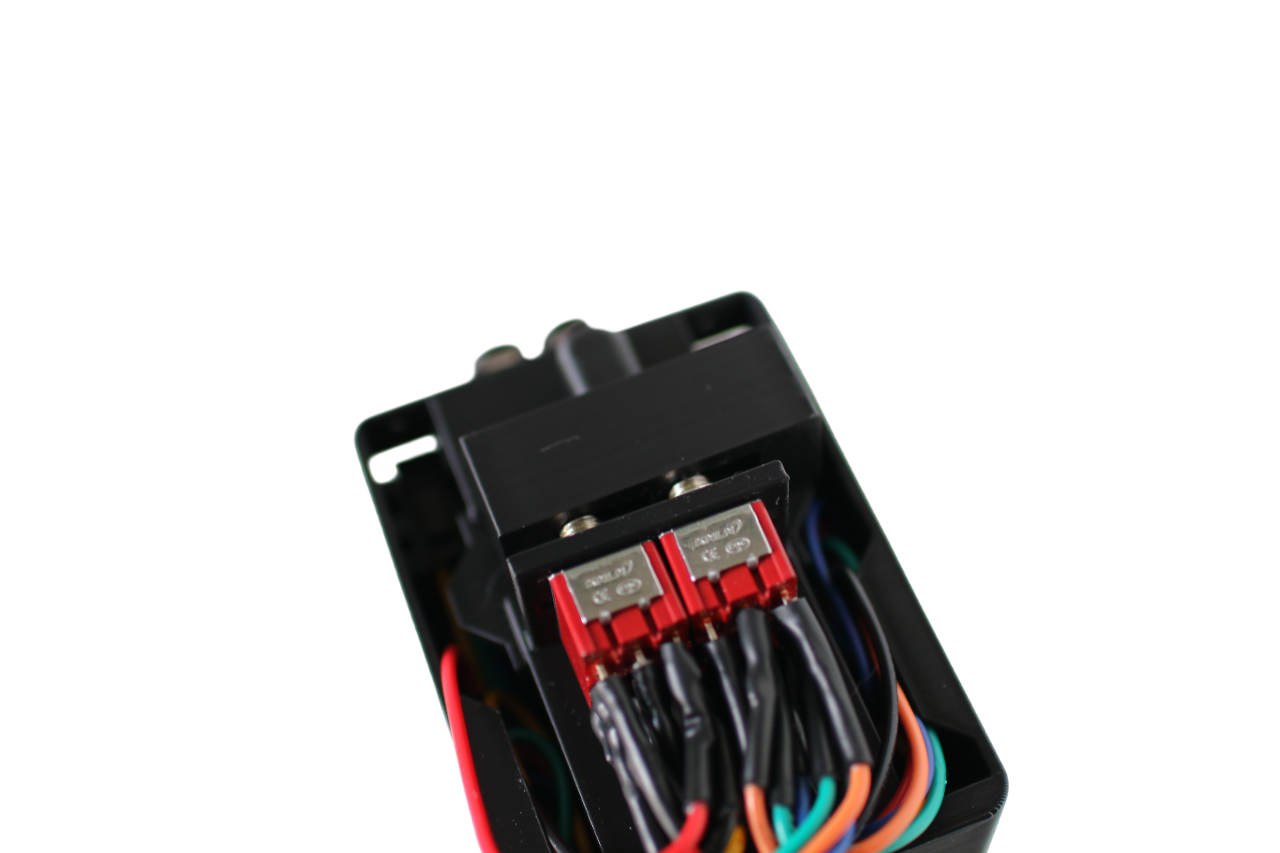

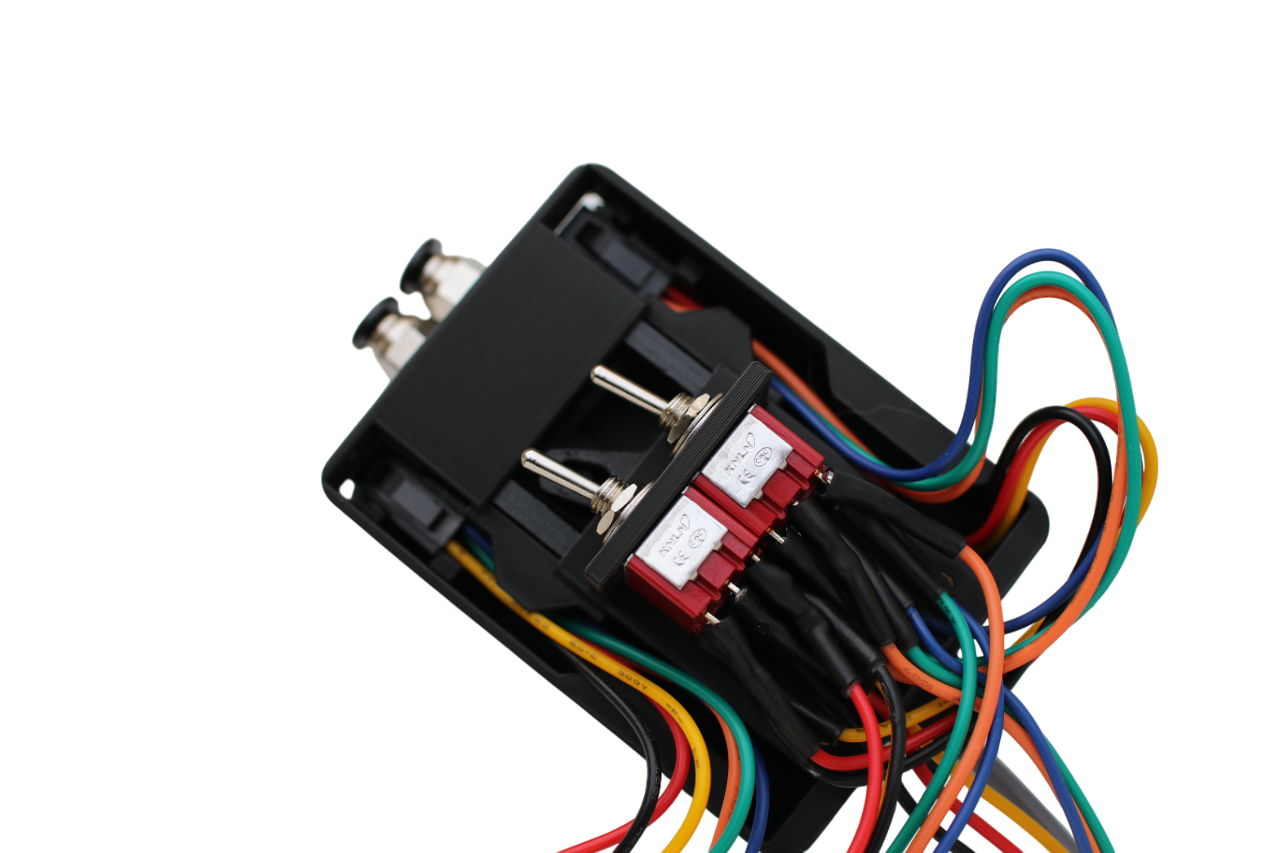

Schraube je eine Unterlegscheibe ^M auf die Elektrischen Schalter ^I und stecke sie wie vorher ausgerichtet in den Gehäuse-Boden ^H und schraube sie fest. Zuerst die Unterlegscheibe mit Nase ^L (die Nasen in die Fassungen am Gehäuse stecken), dann die Unterlegscheiben ^M und dann die Muttern ^N gut festziehen.

Schritt 14

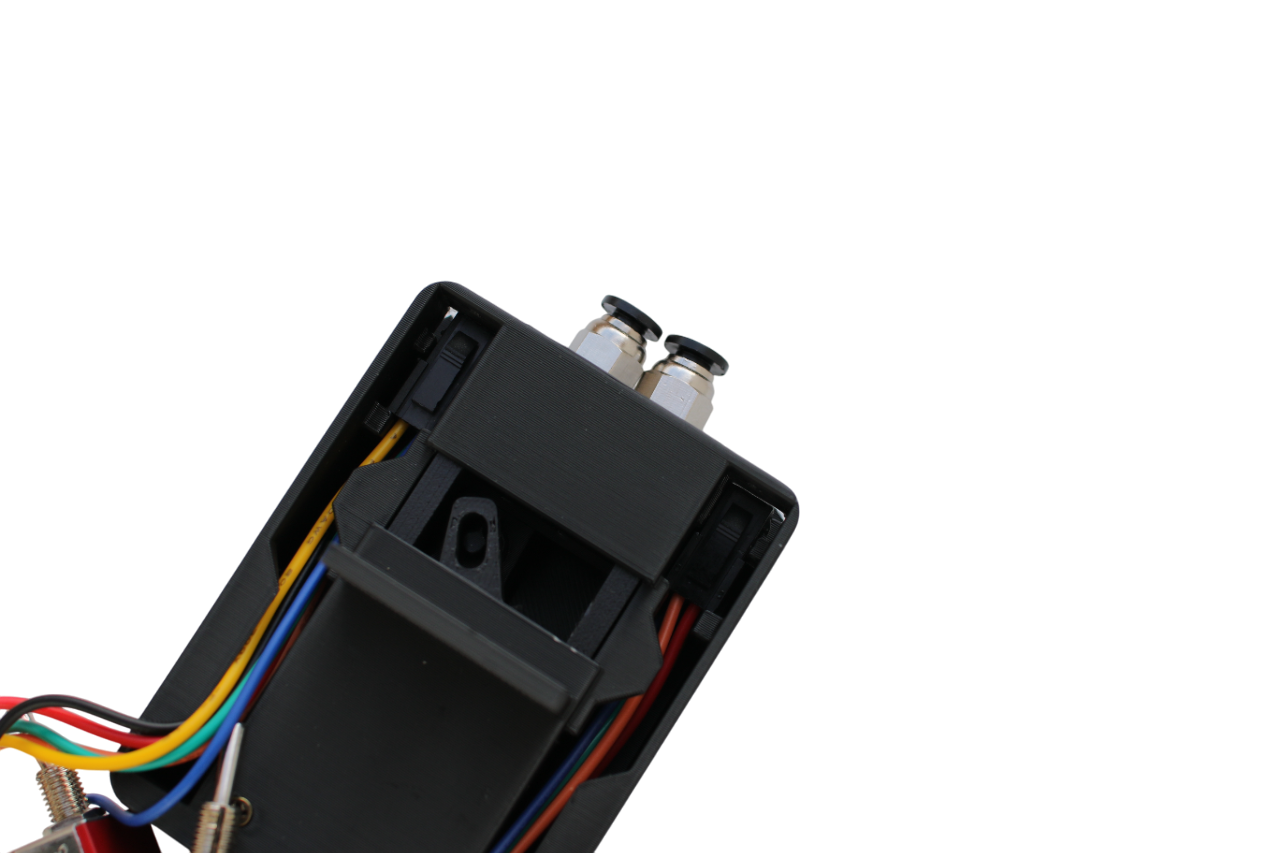

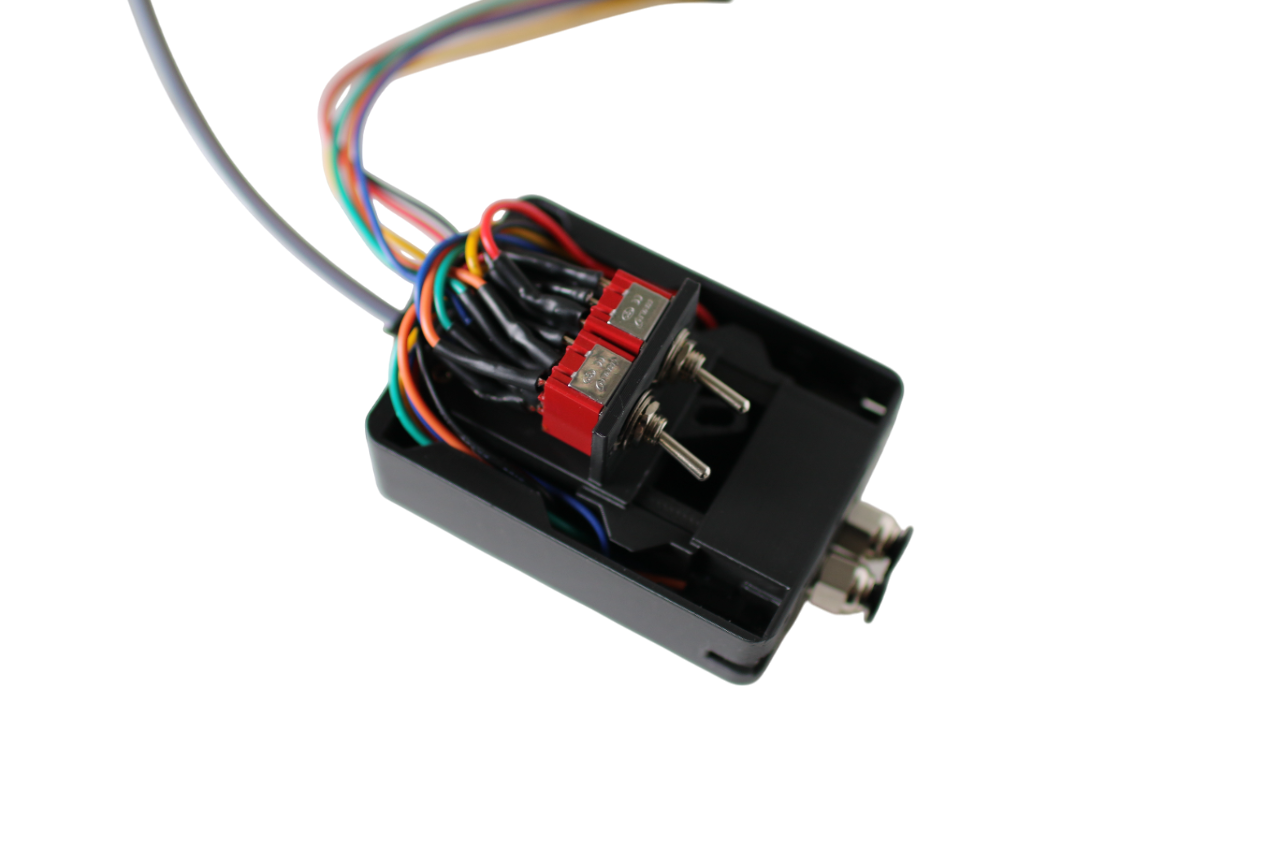

Versenke die Kabel der Ausgangs-Female-Kabel ^K im Gehäuse-Boden ^H.

Schritt 15

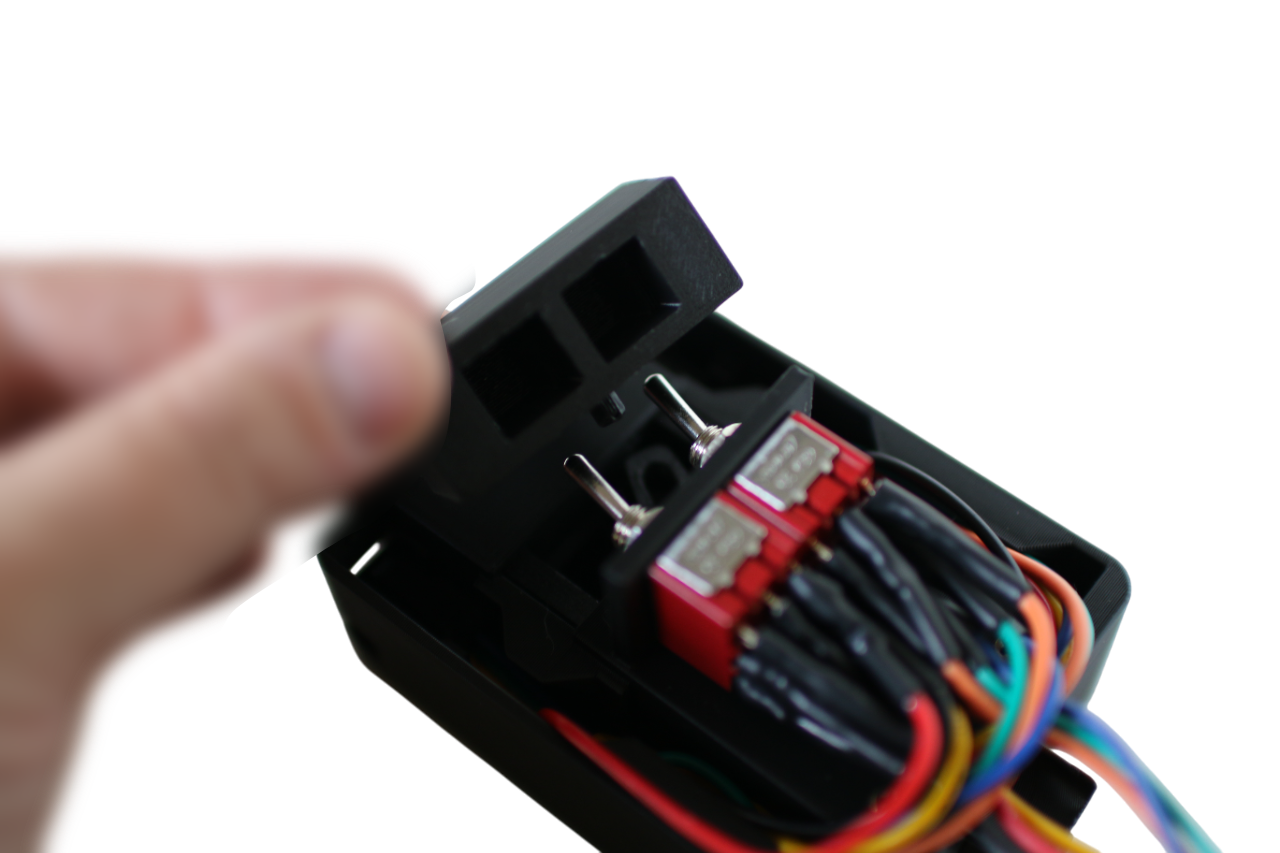

Setze den Schalter ^P mit dem Pin in den Hebel ^G und mit dem hinteren Teil um die Elektrischen Schalter ^I. Achte darauf dass die Elektrischen Schalter ^I entsprechend gleich ausgerichtet sind. Wenn alles richtig ist, wird man beim bewegen des Schalters die mechanischen Schalter hören und spühren. Noch ist es nicht befestigt, daher zum Testen bitte ordentlich festhalten.

Schritt 16

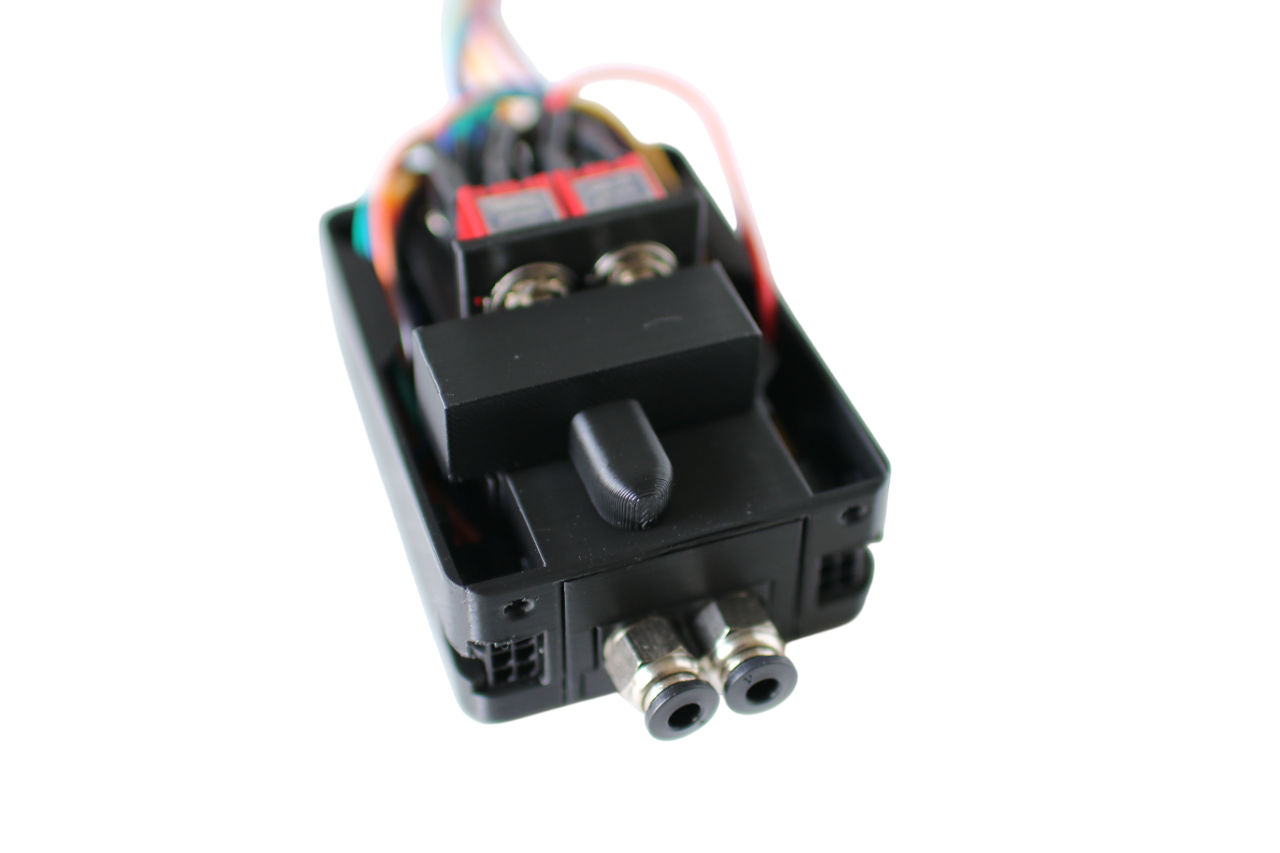

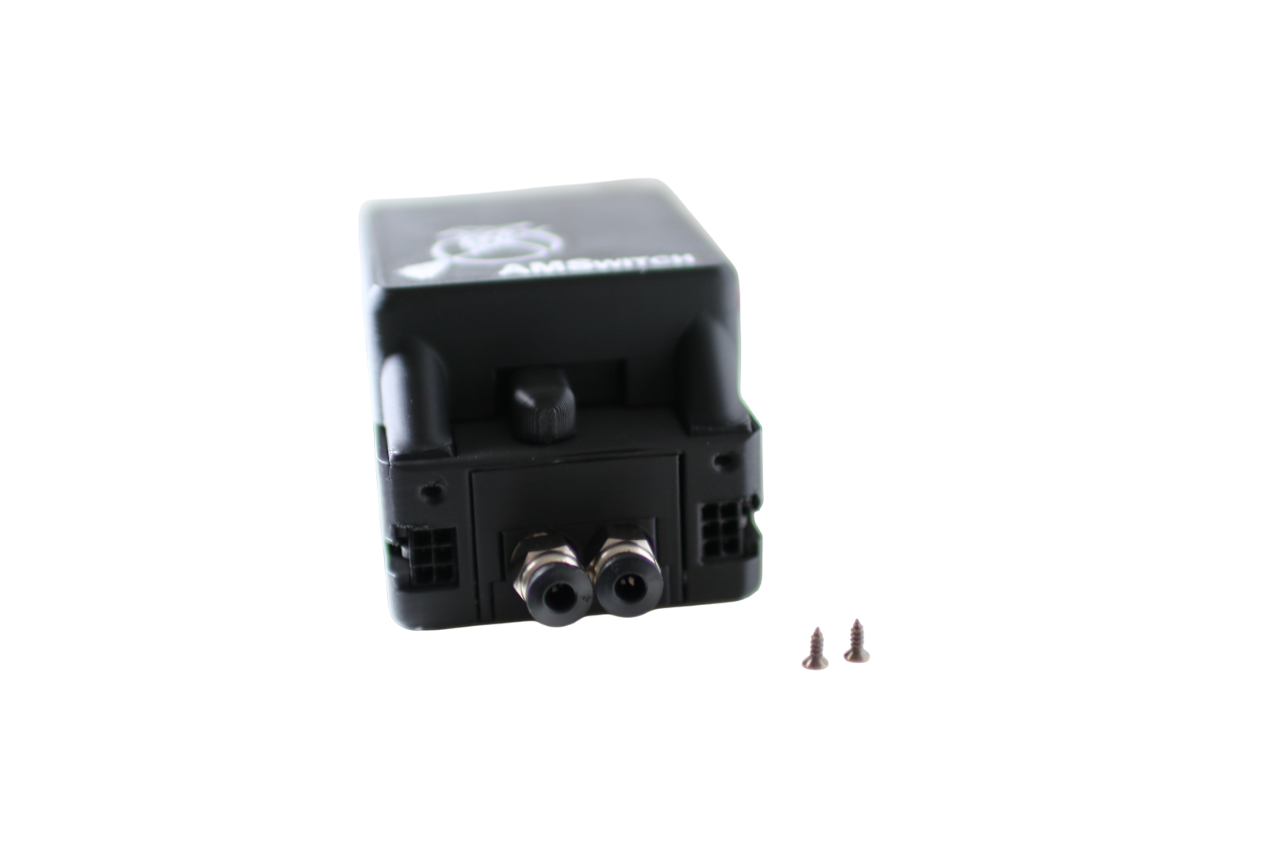

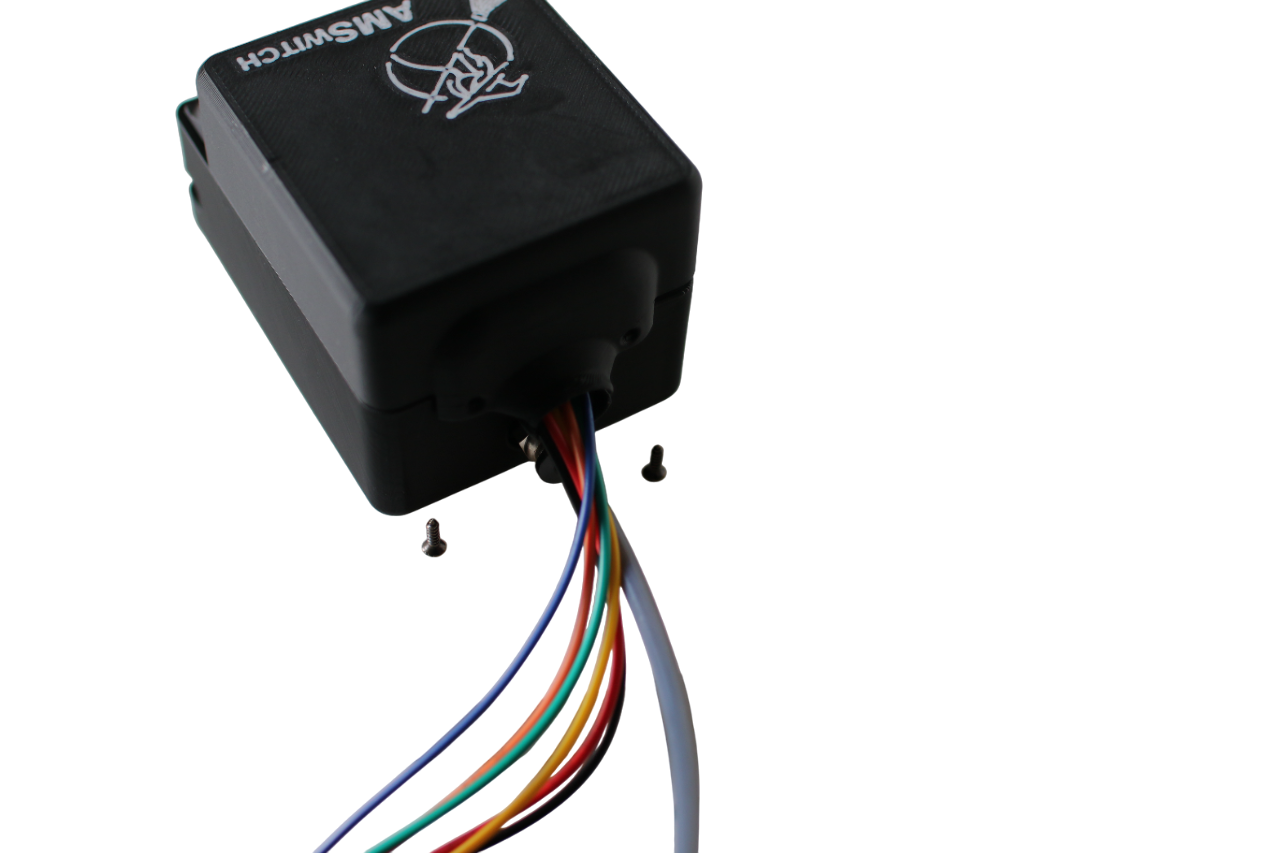

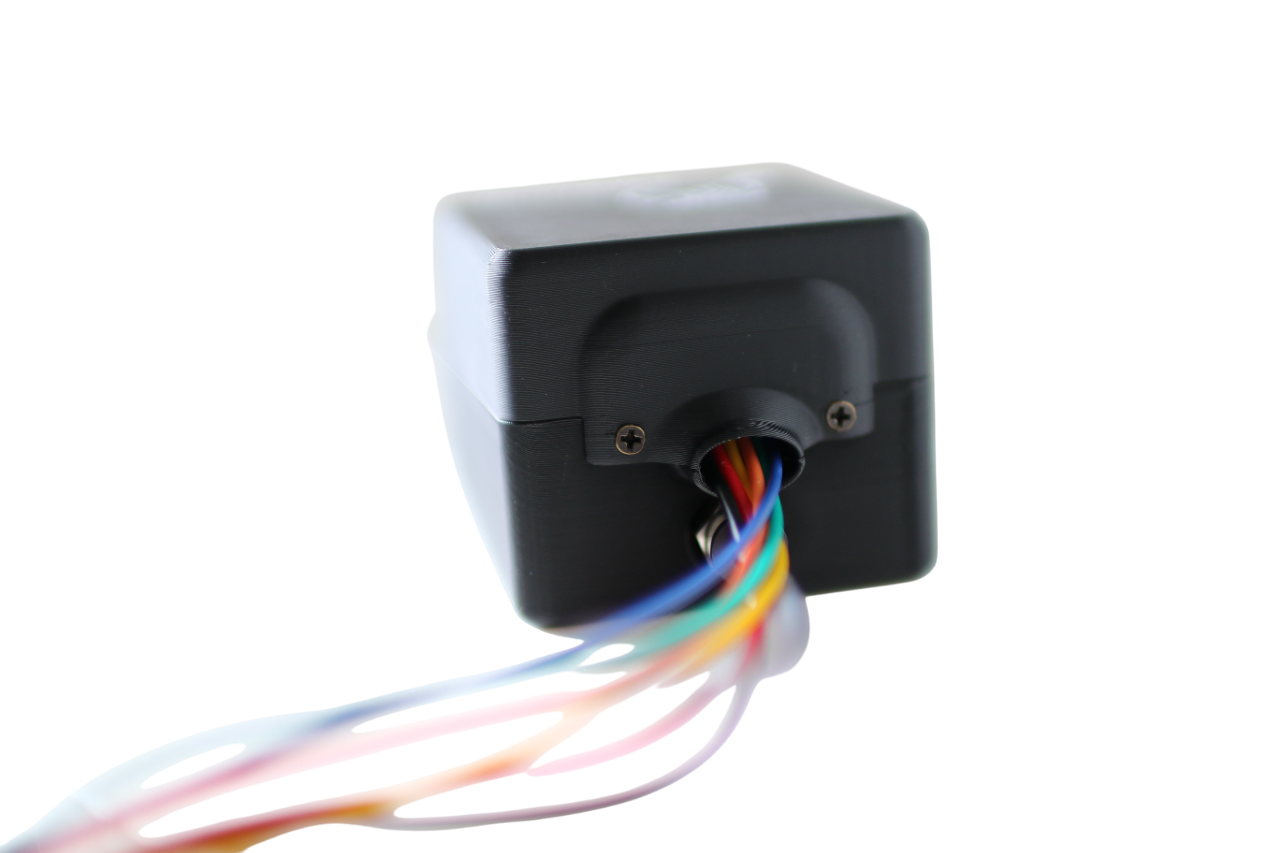

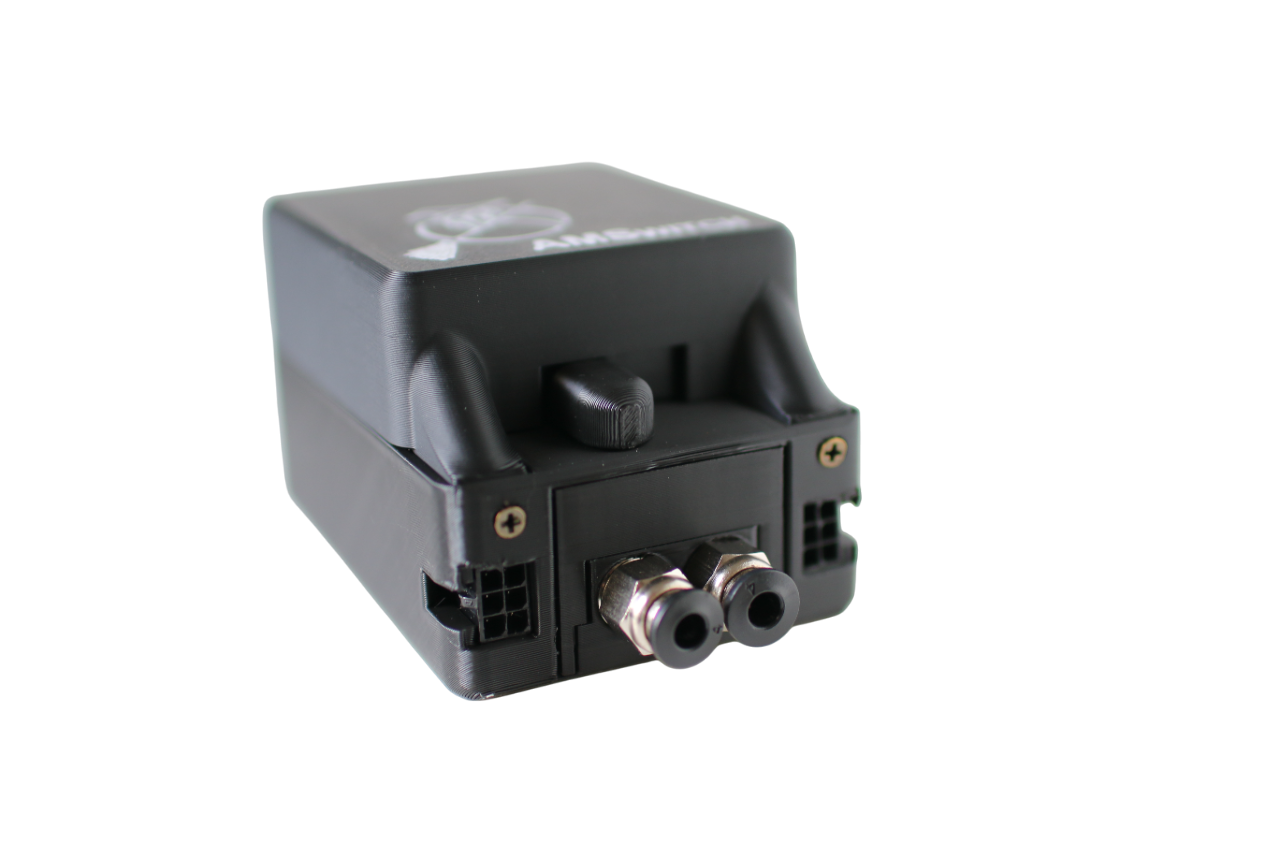

Setze den Gehäuse-Deckel ^Q auf den Gehäuse-Boden ^H. Achte darauf, keine Kabel einzuklemmen. Schraube die 2 M2x8-Schrauben ^O in den Eingangs-Teil des Gehäuse-Boden ^H. Nicht zu stark anziehen! Dann den Ausgang mit zwei M2x6 Schrauben ^F befestigen.

AMSwitch Montage-Anleitung

Legende - Bauteile

Montageanleitung

Löten - Detailschritte:

Fertig!
